(8-10) - HYDRAULIC CYLINDER ASSEMBLY, DENSITY CONTROL, 700715969 HYDRAULIC CYLINDER COMPLETE

Запчасти Case IH 8585 (8-10) - HYDRAULIC CYLINDER ASSEMBLY, DENSITY CONTROL, 700715969 HYDRAULIC CYLINDER COMPLETE (07) - HYDRAULICS

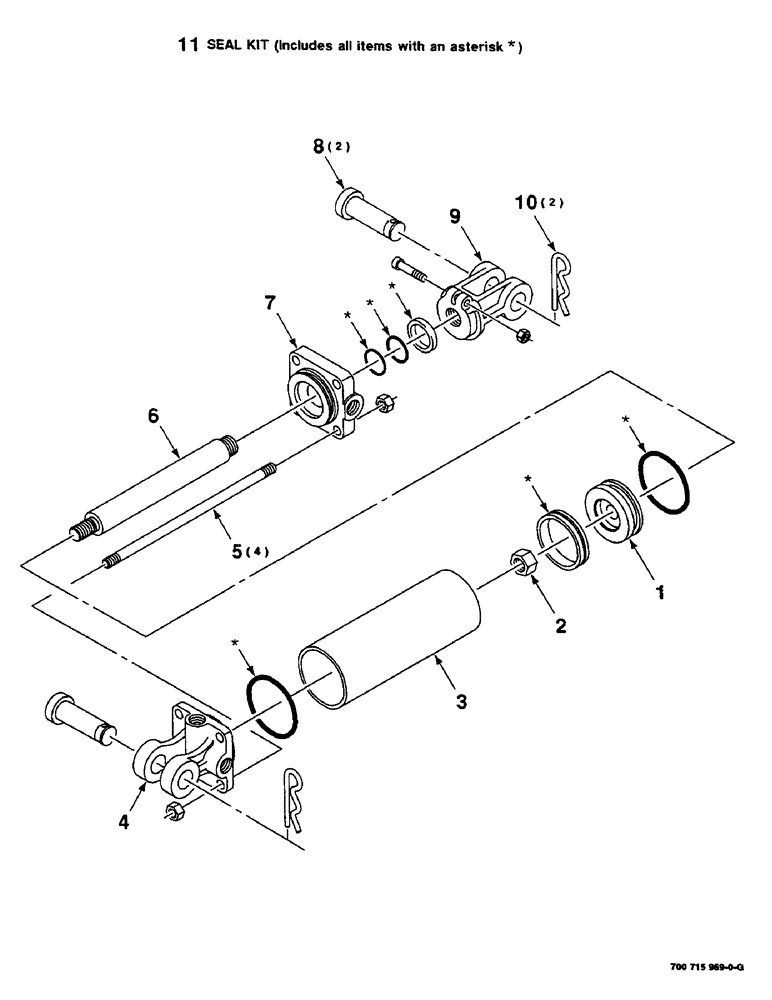

Схема запчастей Case IH 8585 - (8-10) - HYDRAULIC CYLINDER ASSEMBLY, DENSITY CONTROL, 700715969 HYDRAULIC CYLINDER COMPLETE (07) - HYDRAULICS
11
4
10
2
5
3
8
7
1
9
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

700715969

CYLINDER

HYDRAULIC CYLINDER COMPLETE (3.5 inch bore x 12 inch stroke)

1шт.

1

700720074

PISTON

1шт.

2

7036676

NUT

- piston

1шт.

3

700720068

TUBE

1шт.

4

700720069

BASE

- cylinder

1шт.

5

700720072

TIE-ROD

ROD - tie

4шт.

6

700720075

ROD

1шт.

7

700720071

HEAD

- cylinder

1шт.

8

811119C1

PIN

- clevis

2шт.

9

700720070

ROD

CLEVIS - rod

1шт.

10

S120261

PIN

.149 WIRE HAIR PIN COTTER

2шт.

11

700720073

SEAL

KIT

1шт.
