(13.22[01]) - FEED CHAMBER

Запчасти Case IH LBX331P (13.22[01]) - FEED CHAMBER (13) - FEEDER

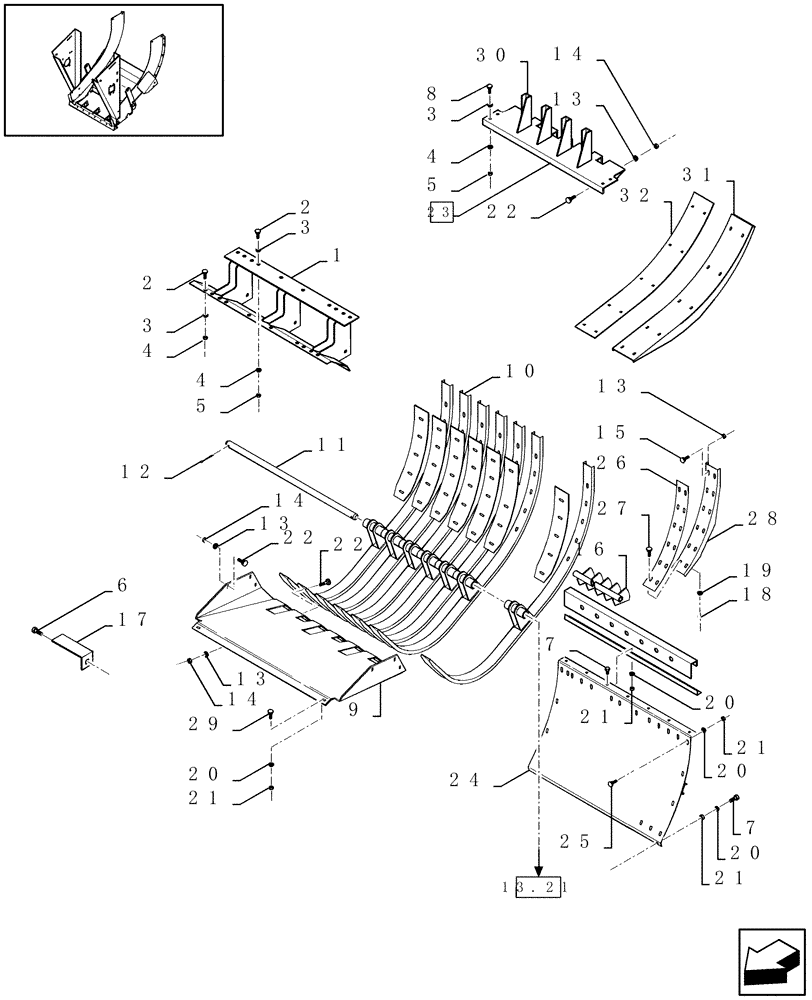

Схема запчастей Case IH LBX331P - (13.22[01]) - FEED CHAMBER (13) - FEEDER
18
7
6
20
27
14
31
7
13.21
5
21
22
21
17
24
3
11
32
30
13
29
16
12
9
14
28
8
2
14
3
2
20
25
26
20
13
21
13
10
23
15
19
4
20
21
4
5
3
4
13
1
22
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84074197

SUPPORT

1шт.

2

86508583

BOLT,Hex, M16 x 35mm, Cl 8.8, Full Thd

12шт.

3

80394631

WASHER

16MM

1шт.

4

80140048

WASHER

16MM

1шт.

5

832-46416

NUT,M16 x 2, Cl 8

1шт.

6

89706685

NUT

M12

1шт.

7

80043127

SCREW,M8 x 25mm

M8x25

1шт.

8

80120090

SCREW

M16x50

8шт.

9

84038871

SUPPORT

1шт.

10

84062685

GUIDE

7шт.

11

84038868

ROD

1шт.

12

80300423

COTTER PIN

2шт.

13

80140045

WASHER

10MM

1шт.

14

100016

NUT,M10 x 1.5, Cl 8

1шт.

15

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

1шт.

16

84074748

SHAFT

1шт.

17

84073277

PLATE

1шт.

18

80412152

NUT

M6

1шт.

19

80140040

WASHER

6MM

1шт.

20

80322358

LOCK WASHER

8MM

1шт.

22

80338949

CARRIAGE BOLT

M10x25

1шт.

23

84068986

SUPPORT

(30)

1шт.

24

84078470

PLATE

1шт.

25

80308761

SCREW,M8 x 25mm

M8x25

1шт.

26

84607491

PLATE

POLY

7шт.

27

89706703

BOLT

M6x20

1шт.

28

84607487

STIFFENER

7шт.

29

811-8020

CARRIAGE BOLT,Sht Sq Nk, M8 x 1.25 x 20mm, Cl 8.8

2шт.

30

84068687

SCRAPER BLADE

4шт.

WELD ON

1шт.

31

84607485

PLATE

Middle

3шт.

IN FILL FLOW KIT

1шт.

32

84607490

PLATE

Middle

3шт.

IN FILL FLOW KIT

1шт.

21

89706690

NUT,M8, Cl 8

1шт.
