(B02-01) - HYDRAULIC CIRCUIT, CYLINDERS

Запчасти Case IH AUSTOFT (B02-01) - HYDRAULIC CIRCUIT, CYLINDERS Hydraulic Components & Circuits

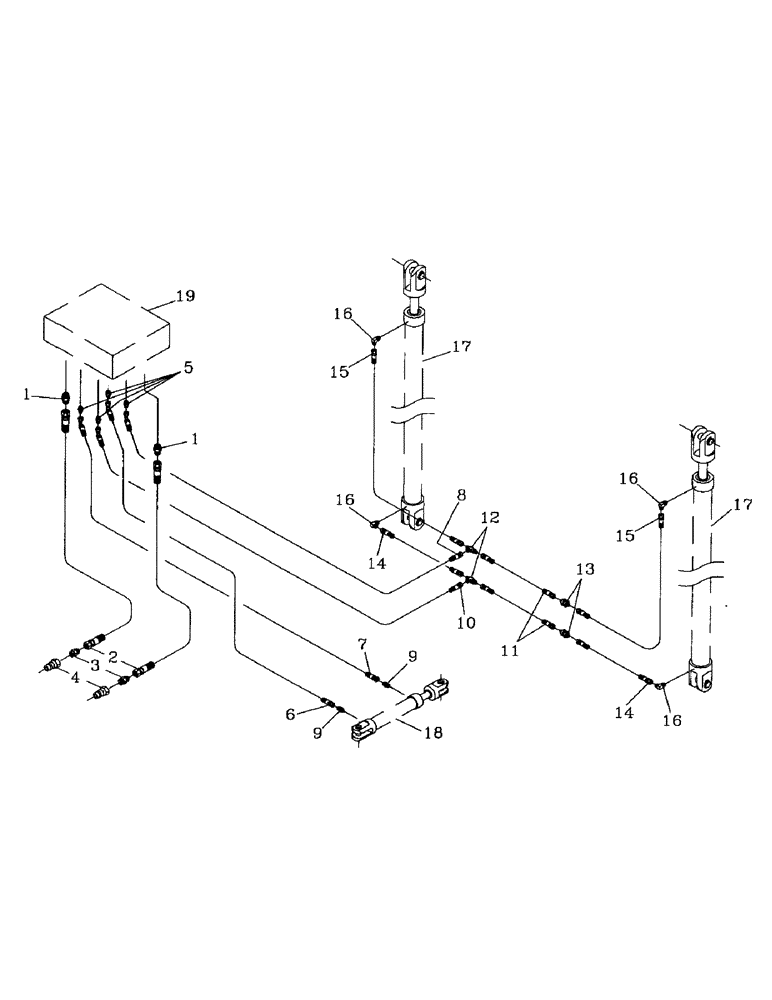

Схема запчастей Case IH AUSTOFT - (B02-01) - HYDRAULIC CIRCUIT, CYLINDERS Hydraulic Components & Circuits
9
10
19
8
5
9
7
13
16
4
15
18
12
11
1
16
15
1
16
16
17
6
2
14
3
14
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400226

HYD CONNECTOR

NIPPLE

2шт.

2

86304043

HYDRAULIC HOSE

2шт.

3

00400094

HYD CONNECTOR

NIPPLE

2шт.

4

00134865

CLEVIS

MALE TIP

2шт.

5

00400224

HYD CONNECTOR

NIPPLE

4шт.

6

87239143

HOSE,6.35mm ID x 2490mm L, SAE 100R17

1шт.

7

87240959

HOSE

1шт.

8

87236509

HOSE

1шт.

9

00400223

HYD CONNECTOR

NIPPLE

2шт.

10

87239144

HOSE

1шт.

11

83132300

HOSE

2шт.

12

00408873

TEE

2шт.

13

00400070

HYD CONNECTOR

NIPPLE

2шт.

14

87237582

HOSE ASSY.

HOSE

2шт.

15

87247520

HOSE

2шт.

16

00402475

HYD CONNECTOR

ELBOW

4шт.

17

HYDRAULIC CYLINDER (refer page B01-02)

1шт.

18

HYDRAULIC CYLINDER (refer page B01-01)

1шт.

19

HYDRAULIC VALVE (refer page B01-04)

1шт.

19

HYDRAULIC LOADSENSE VALVE (refer page B01-06)

1шт.
