(B02-02) - HYDRAULIC CIRCUIT, TRACTOR REMOTE

Запчасти Case IH AUSTOFT (B02-02) - HYDRAULIC CIRCUIT, TRACTOR REMOTE Hydraulic Components & Circuits

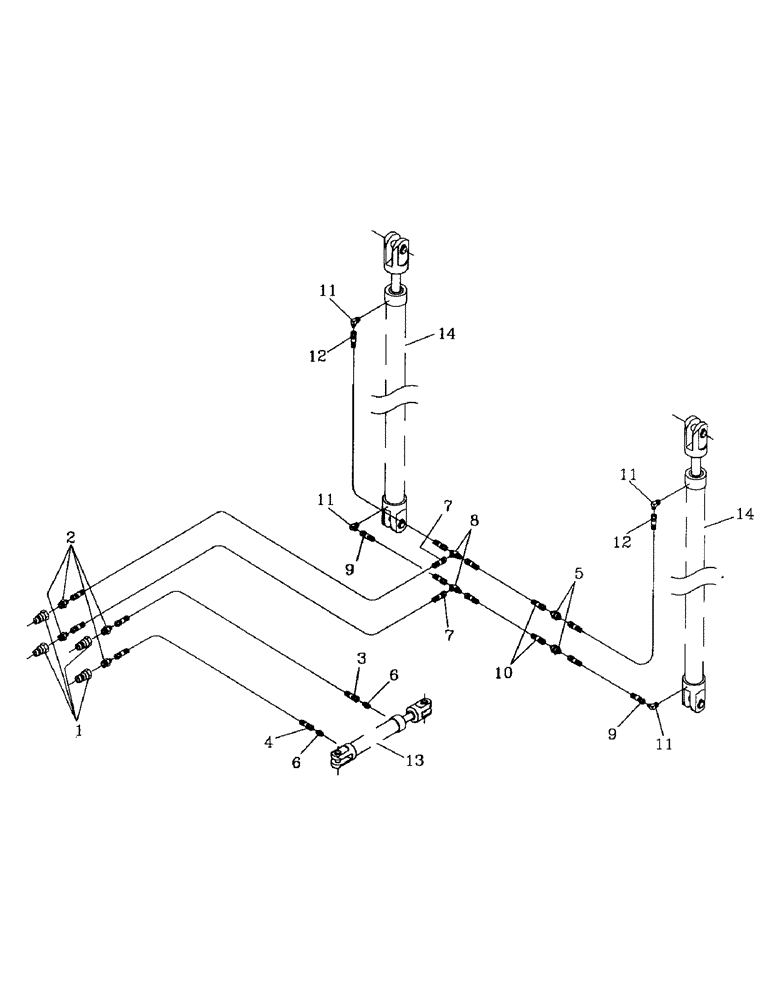

Схема запчастей Case IH AUSTOFT - (B02-02) - HYDRAULIC CIRCUIT, TRACTOR REMOTE Hydraulic Components & Circuits
13
9
3
12
2
5
11
8
10
11
12
11
4
7
14
14
7
6
6
11
9
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00134865

CLEVIS

MALE TIP

4шт.

2

00400163

LUBE NIPPLE

NIPPLE

4шт.

3

87178600

HOSE

1шт.

4

87248823

HOSE

1шт.

5

00400070

HYD CONNECTOR

NIPPLE

2шт.

6

00400223

HYD CONNECTOR

NIPPLE

2шт.

7

83130000

HOSE

2шт.

8

00408873

TEE

2шт.

9

87237582

HOSE ASSY.

HOSE

2шт.

10

83132300

HOSE

2шт.

11

00402475

HYD CONNECTOR

ELBOW

4шт.

12

87247520

HOSE

2шт.

13

HYDRAULIC CYLINDER (refer page B01-01)

1шт.

14

HYDRAULIC CYLINDER (refer page B01-02)

1шт.
