(77.904.AC[04]) - AGITATOR ASSY

Запчасти Case IH 500 (77.904.AC[04]) - AGITATOR ASSY (77) - SEEDING/PLANTING

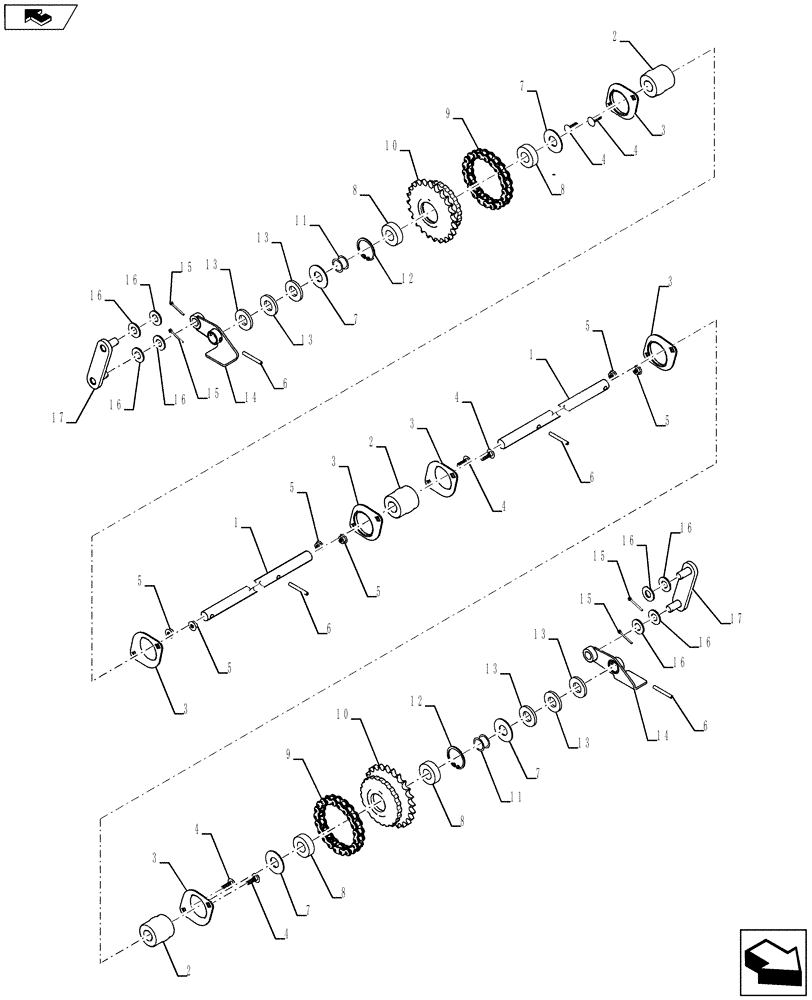

Схема запчастей Case IH 500 - (77.904.AC[04]) - AGITATOR ASSY (77) - SEEDING/PLANTING
13
6
13
3
14
7
17
4
11
5
15
2
13
14
5
6
8
3
7
16
5
3
16
12
4
7
3
12
5
11
15
2
9
13
9
home
8
7
1
16
16
4
13
13
15
3
17
6
10
3
4
16
8
6
2
16
4
1
8
15
16
5
5
4
10
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84389738

SHAFT

2шт.

2

84389769

BUSHING

3шт.

3

84389768

FLANGE

6шт.

4

88832

CARRIAGE BOLT,Sq Nk, 1/4" - 20 x 3/4", Gr 5, Full Thd

6шт.

5

86624020

FLANGE NUT,Flg, 1/4"-20.G5

6шт.

6

87020817

LOCK PIN,3/16" OD x 1-1/2" L, Slotted

14шт.

7

87613191

WASHER,0.66" ID x 1.5" OD x 0.06" Thk

4шт.

8

84389764

BALL BEARING

4шт.

9

84389761

CHAIN

2шт.

10

84389753

SPROCKET

2шт.

11

84489314

BUSHING

2шт.

12

800-2135

SNAP RING,M35, Int

2шт.

13

86624189

WASHER,0.66" ID x 1.31" OD x 0.15" Thk

6шт.

14

84389754

ARM

Top Right Hand

1шт.

14

84489317

ARM

Bottom Left Hand

1шт.

15

280251

COTTER PIN,3/32" OD x 1" OAL

4шт.

16

87363

WASHER,0.47" ID x 0.92" OD x 0.07" Thk

8шт.

17

84389756

LINK

2шт.
