(B10) - WING FRAMES, 50 FOOT

Запчасти Case IH CONCORD (B10) - WING FRAMES, 50 FOOT

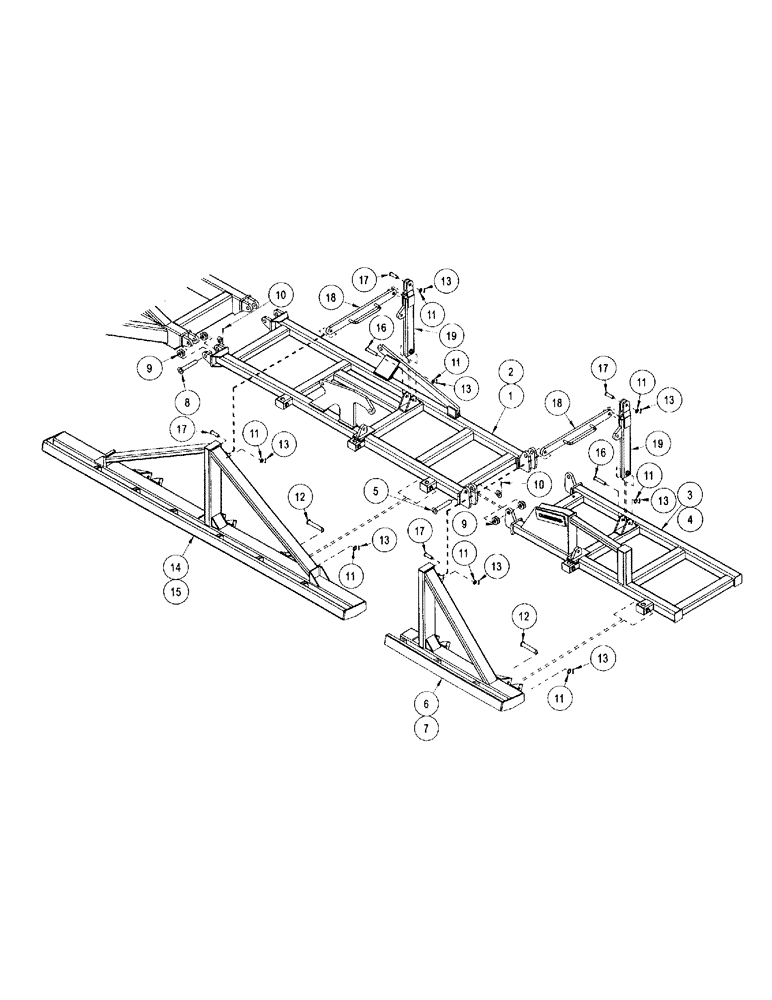

Схема запчастей Case IH CONCORD - (B10) - WING FRAMES, 50 FOOT
18
13
13
1
12
11
11
11
4
9
6
8
11
5
11
13
14
17
2
17
19
10
3
15
17
11
11
13
13
9
13
7
18
16
19
10
13
16
17
11
12
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

290796A1

FRAME ASSY

WING/W 50' LH INSIDE

1шт.

2

290797A1

FRAME ASSY

WING/W 50' RH INSIDE

1шт.

3

290798A1

FRAME ASSY

WING/W 50' LH OUTSIDE

1шт.

4

290799A1

FRAME ASSY

WING/W 50' RH OUTSIDE

1шт.

5

1015235

PIN

WLDMT - hinge pin

4шт.

6

290800A1

BAR ASSY.

TOOLBAR/W 50' LH OUTSIDE

1шт.

7

290801A1

BAR ASSY.

TOOLBAR/W 50' RH OUTSIDE

1шт.

8

290791A1

PIN

- hinge/W

4шт.

9

1016950

WASHER

- flat: SAE 1.25 ZP

40шт.

10

1016944

PIN

- cotter: .25 x 2.00 ZP

8шт.

11

1016663

WASHER

- flat: SAE 1.00 ZP

18шт.

12

1016669

PIN

WLDMT - pin 1" x 7"

12шт.

13

1016727

SPLIT PIN/SAFETY PIN

PIN - cotter: .25 x 2.50 ZP

18шт.

14

290788A1

BAR

TOOLBAR/W LH

1шт.

15

290789A1

BAR

TOOLBAR/W RH

1шт.

16

1016675

PIN

WLDMT - pin 1" x 5"

6шт.

17

1016673

PIN

WLDMT - pin 1" x 3 1/4"

12шт.

18

290806A1

LINK/W

6шт.

19

290781A1

ARM

CYLINDER ARM/W

6шт.
