(35.100.BI[12]) - LIFT AND FOLD HYDRAULICS DRAW BAR HITCH

Запчасти Case IH 2150 (35.100.BI[12]) - LIFT AND FOLD HYDRAULICS DRAW BAR HITCH (35) - HYDRAULIC SYSTEMS

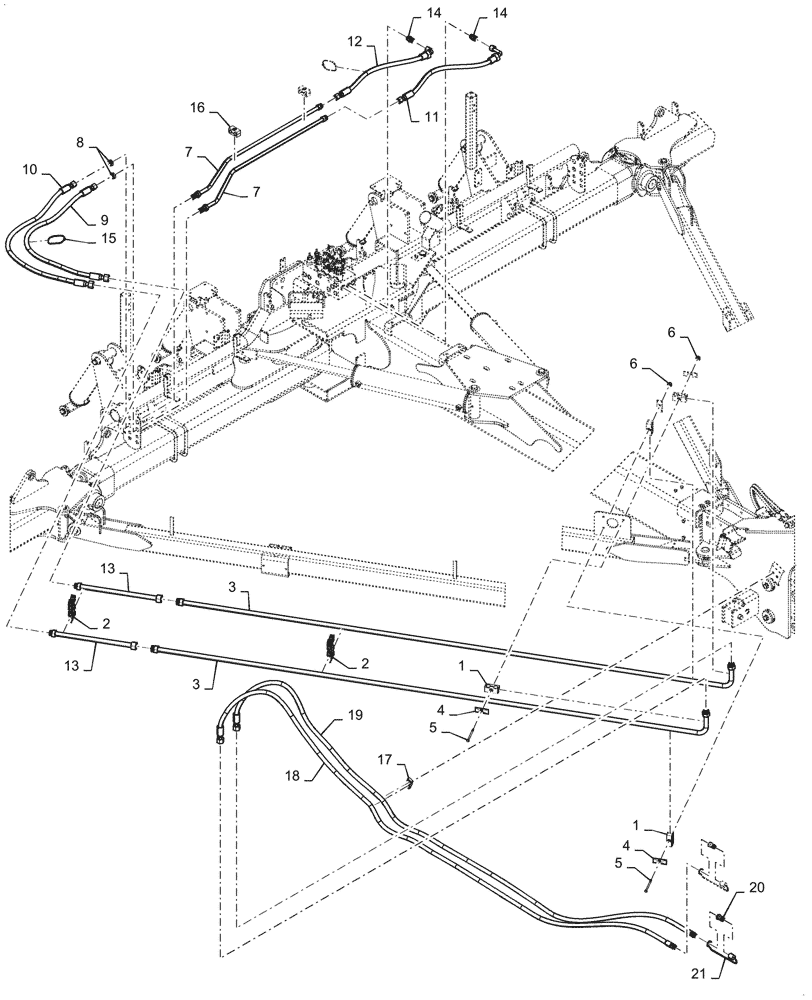

Схема запчастей Case IH 2150 - (35.100.BI[12]) - LIFT AND FOLD HYDRAULICS DRAW BAR HITCH (35) - HYDRAULIC SYSTEMS
2
11
8
7
1
18
4
12
15
20
3
9
4
21
10
7
6
3
5
13
1
13
17
16
2
6
14
19
14
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87000152

CLAMP,25.4mm D Clamping Pipes x 2

4шт.

2

47692514

SUPPORT

Hydraulic Tube

2шт.

3

84532902

HYD TUBE

Draft Tube

2шт.

4

84586224

PLATE

Hose Clamp

4шт.

5

16045521

SCREW,Hex, M8 x 115, 8.8

2шт.

6

68841

NUT,M8 x 1.25, Cl 8

2шт.

7

47733998

TUBE

Innerwing Left

2шт.

8

87381294

LOCK NUT

5/8"

2шт.

9

47730340

HOSE

16mm ID x 1220mm Long

1шт.

10

47730343

HOSE

16mm ID x 1260mm Long

1шт.

11

47730344

HOSE

16mm ID x 810mm Long

1шт.

12

47916538

HYDRAULIC HOSE

16mm ID x 750mm Long

1шт.

13

84532938

HYD TUBE

Draft Extention

2шт.

14

9621483

HYD CONNECTOR,1"-14 ORFS x 7/8"-14 ORB

2шт.

15

87502038

CABLE TIE

Small

2шт.

16

87000140

CLAMP,Tube, 19.05mm

Tube

2шт.

17

87482623

CLAMP

4шт.

18

47926598

HYDRAULIC HOSE

16mm ID x 4210mm Long

1шт.

19

47926598

HYDRAULIC HOSE

16mm ID x 4210mm Long

1шт.

20

86592080

QUICK MALE COUPLING

Male

2шт.

21

333721A1

CAP

Quick Coupler Red

2шт.
