(55.015.AB[10]) - CORE HARNESS INSTALLATION, 36 ROW

Запчасти Case IH 2160 (55.015.AB[10]) - CORE HARNESS INSTALLATION, 36 ROW (55) - ELECTRICAL SYSTEMS

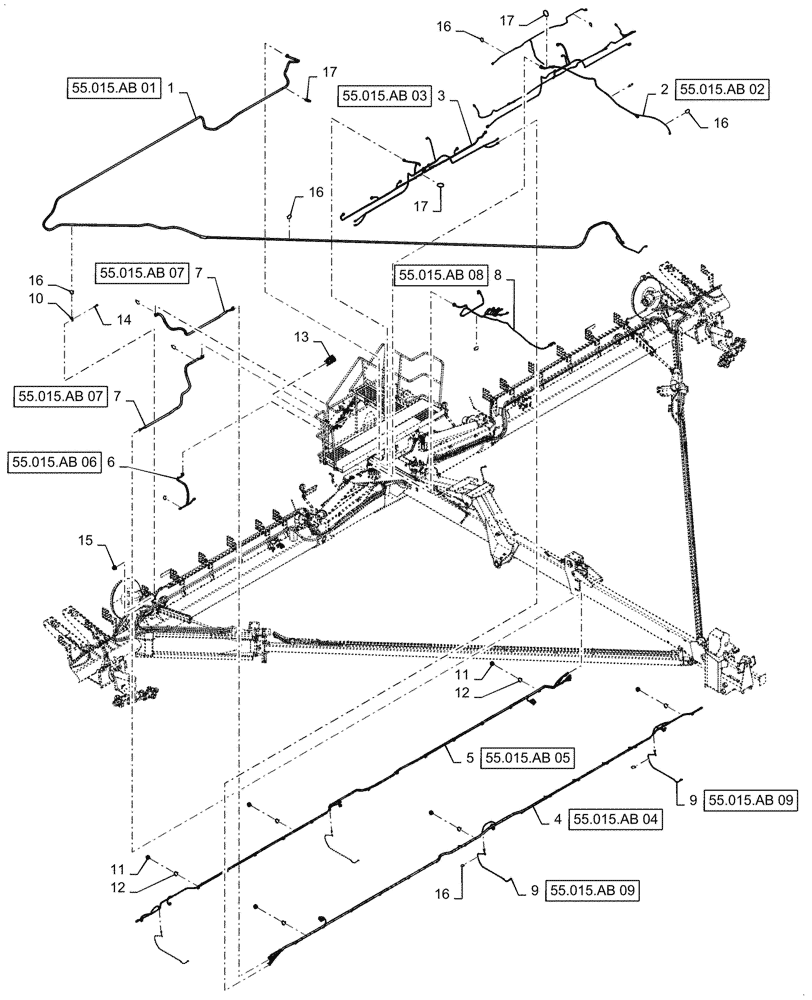

Схема запчастей Case IH 2160 - (55.015.AB[10]) - CORE HARNESS INSTALLATION, 36 ROW (55) - ELECTRICAL SYSTEMS
55.015.ab 01
3
16
17
13
7
16
16
11
1
6
8
12
5
7
17
15
14
9
10
2
9
16
16
11
55.015.ab 05
4
17
12
55.015.ab 03
55.015.ab 09
55.015.ab 09
55.015.ab 06
55.015.ab 04
55.015.ab 07
55.015.ab 07
55.015.ab 02
55.015.ab 08
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

48007286

WIRE HARNESS

Hitch

1шт.

2

47595563

WIRE HARNESS

Toolbar

1шт.

3

47745720

WIRE HARNESS

Center Bus

1шт.

4

47745719

WIRE HARNESS

Left Bus

1шт.

5

47745722

WIRE HARNESS

Right Bus

1шт.

6

47745737

WIRE HARNESS

Center Power

1шт.

7

47877328

WIRE HARNESS

Wing Power

2шт.

8

47595572

WIRE HARNESS

Frame

1шт.

9

48007889

WIRE HARNESS

Caster Extension

4шт.

10

47582709

for Axial, w/ Metal Bushing

MOUNT

6шт.

11

47907439

SUPPORT

32шт.

12

84360212

CABLE TIE,294.2mm L, Nylon

32шт.

13

48008988

1шт.

14

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

6шт.

15

86619801

FLANGE NUT,M8 x 1.25, Cl 8

6шт.

16

87502038

CABLE TIE

77шт.

17

87502039

CABLE TIE

9шт.
