(8-8) - HYDRAULIC CYLINDER, 4 X 16

Запчасти Case IH 6650 (8-8) - HYDRAULIC CYLINDER, 4 X 16 (08) - HYDRAULICS

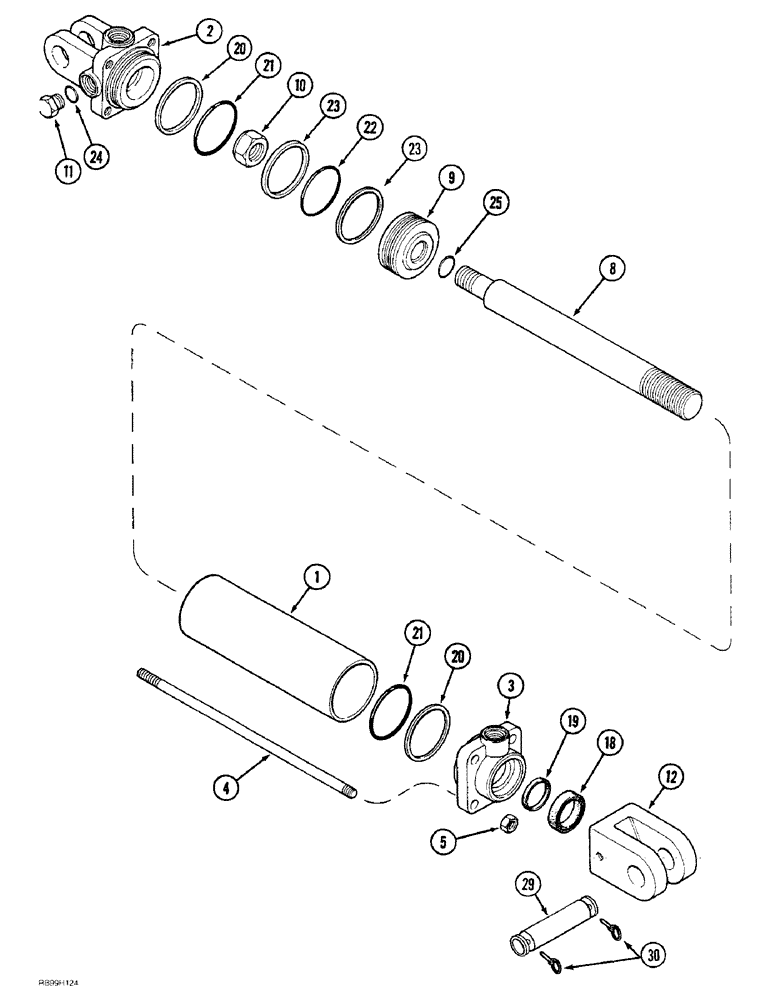

Схема запчастей Case IH 6650 - (8-8) - HYDRAULIC CYLINDER, 4 X 16 (08) - HYDRAULICS
20
20
23
21
9
5
1
23
22
4
3
10
2
25
19
18
8
30
12
29
21
11
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1546928C1

CYLINDER

1шт.

1

145245C1

SLEEVE

TUBE - cylinder

1шт.

2

1272919C1

CYLINDER HEAD

HEAD - cylinder, rear

1шт.

3

80559C1

CYLINDER END CAP

GLAND - cylinder, front

1шт.

4

145251C1

THREADED ROD,5/8" - 11 x 539mm

BOLT - tie, cylinder retaining

4шт.

5

NSS

NOT SOLD SEPARAT

NUT - hex

4шт.

8

NSS

NOT SOLD SEPARAT

ROD - piston

1шт.

9

NSS

NOT SOLD SEPARAT

PISTON - cylinder

1шт.

10

H438714

LOCK NUT,7/8" - 14

- hex, self-locking

1шт.

11

NSS

NOT SOLD SEPARAT

PLUG -

1шт.

12

NSS

NOT SOLD SEPARAT

CLEVIS - piston rod

1шт.

18

NSS

NOT SOLD SEPARAT

WIPER - rod

1шт.

19

NSS

NOT SOLD SEPARAT

U-CUP -

1шт.

20

NSS

NOT SOLD SEPARAT

WASHER - back-up

2шт.

21

NSS

NOT SOLD SEPARAT

O-RING -

2шт.

22

NSS

NOT SOLD SEPARAT

O-RING -

1шт.

23

NSS

NOT SOLD SEPARAT

WASHER - back-up

2шт.

24

NSS

NOT SOLD SEPARAT

O-RING -

1шт.

25

NSS

NOT SOLD SEPARAT

O-RING -

1шт.

29

1266753C1

PIN,25.4mm OD x 96.83mm L

1шт.

30

NSS

NOT SOLD SEPARAT

PIN - hair

4шт.

80557C2

SEAL KIT

1шт.
