(0.20.3[01]) - FUEL LINES & RELATED PARTS (504085949-504033167-504085946-504033174/6/8)

Запчасти Case IH F2BE0684A B003 (0.20.3[01]) - FUEL LINES & RELATED PARTS (504085949-504033167-504085946-504033174/6/8)

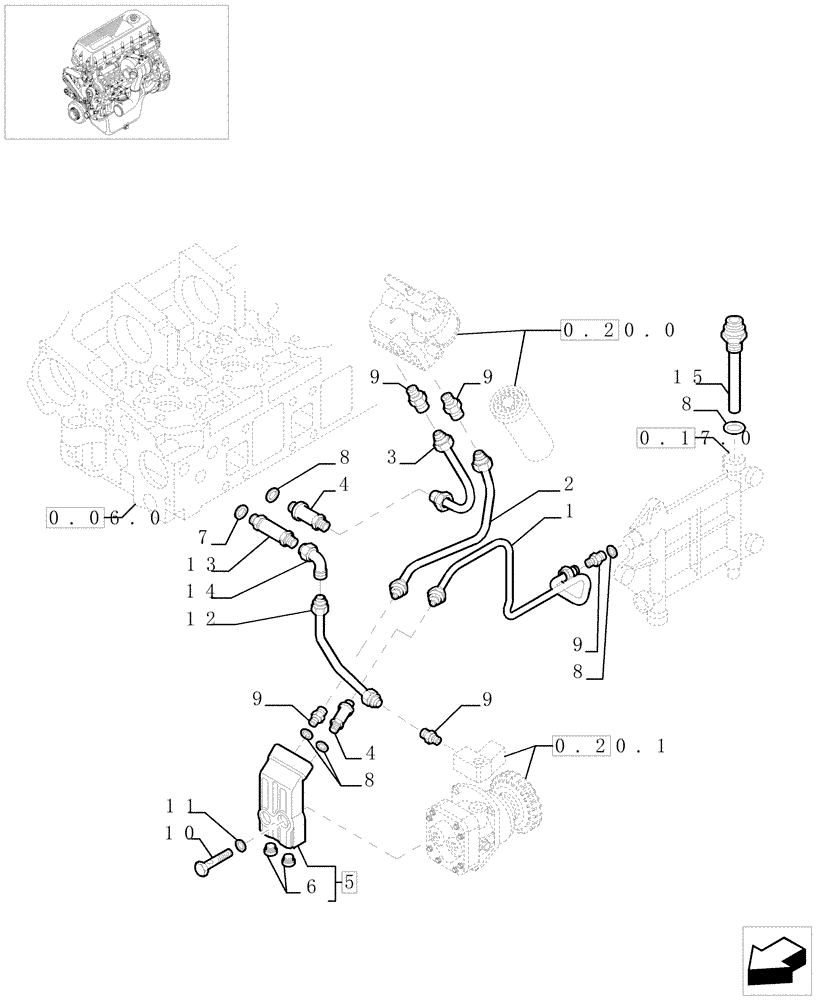

Схема запчастей Case IH F2BE0684A B003 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (504085949-504033167-504085946-504033174/6/8)
8
4
1
0.20.1
0.20.0
4
9
9
15
9
10
14
9
7
6
0.17.0
8
11
2
9
12
8
0.06.0
8
5
13
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504003792

RIGID TUBE

1шт.

2

504003798

RIGID TUBE

1шт.

3

99473921

RIGID TUBE

1шт.

4

500310076

FITTING

2шт.

5

500314313

CONNECTING BLOCK

- ASSY

1шт.

6

98472271

PLUG

2шт.

7

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

21шт.

8

99489019

SEALING WASHER

D=16X24X1.5 mm

3шт.

9

504081274

HYD CONNECTOR

M16X1.5 - M18X1.5

5шт.

10

504081282

HYD CONNECTOR

M16X1.5

2шт.

11

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D=16X24X1.9 mm

2шт.

12

500343663

RIGID TUBE

1шт.

13

99455351

HYD CONNECTOR

M14X1.5 - M18X1.5

1шт.

14

16504114

ELBOW

M18 x 1.5

1шт.

15

504023246

HYD CONNECTOR

1шт.
