(10.210.AF) - FUEL LINE

Запчасти Case IH F4HE9687M J106 (10.210.AF) - FUEL LINE (10) - ENGINE

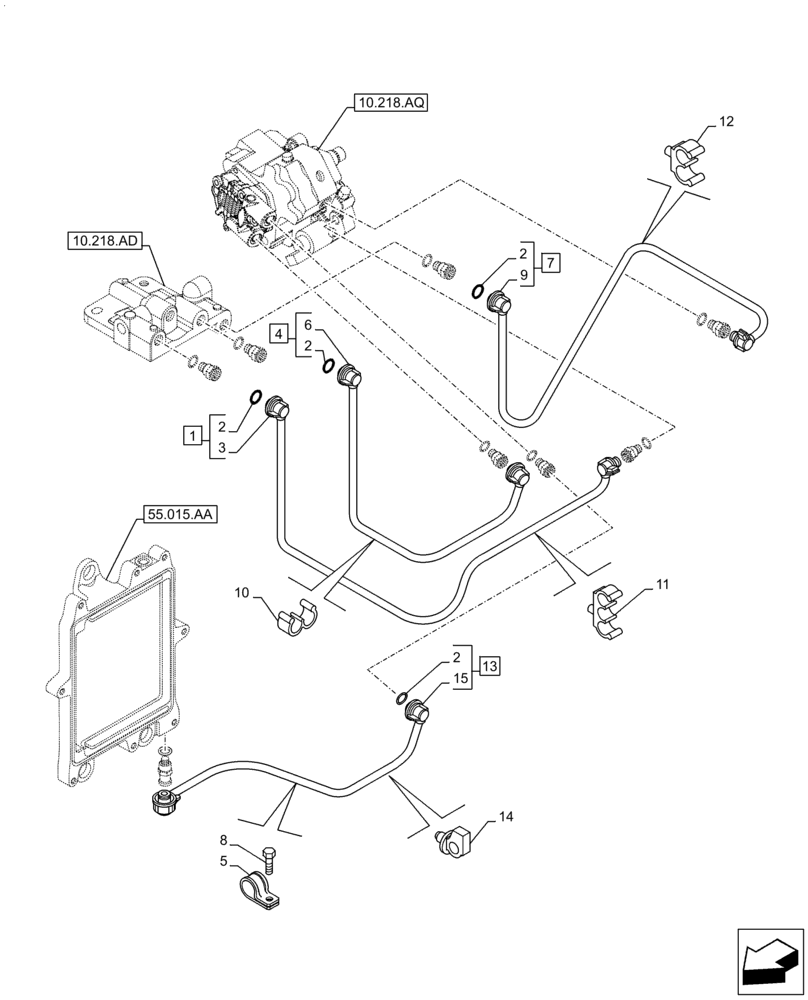

Схема запчастей Case IH F4HE9687M J106 - (10.210.AF) - FUEL LINE (10) - ENGINE
14
10
6
1
2
13
2
55.015.aa
2
12
9
1
15
7
3
10.218.aq
10.218.ad
4
1
8
5
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504034214

FUEL TUBE

ASSY, Incl 2, 3

1шт.

2

4894095

O-RING,2.5mm Thk x 8mm ID, 60 Duro

2шт.

3

NSS

NOT SOLD SEPARAT

Pipe, Incl in 1

1шт.

4

2852443

TUBE

ASSY, Incl 5, 6

1шт.

5

2852383

BRACKET

1шт.

6

2854572

90 ELBOW

Pipe, Incl in 4

1шт.

7

2852446

TUBE

ASSY, Incl 8, 9

1шт.

8

4899103

SCREW,Hex Flg, M8 x 1.25 x 12

1шт.

9

NSS

NOT SOLD SEPARAT

Pipe, Incl in 7

1шт.

10

2859677

CLIP

2шт.

11

2859678

CLIP

1шт.

12

2859676

CLIP

2шт.

13

4897817

TUBE

ASSY, Incl 14, 15

1шт.

14

4897277

SCREW

1шт.

15

NSS

NOT SOLD SEPARAT

Pipe, Incl in 13

1шт.

Выбрано товаров: 15
