(06-32) - TRACK - CHAINS

Запчасти Case IH 2388 (06-32) - TRACK - CHAINS (03) - POWER TRAIN

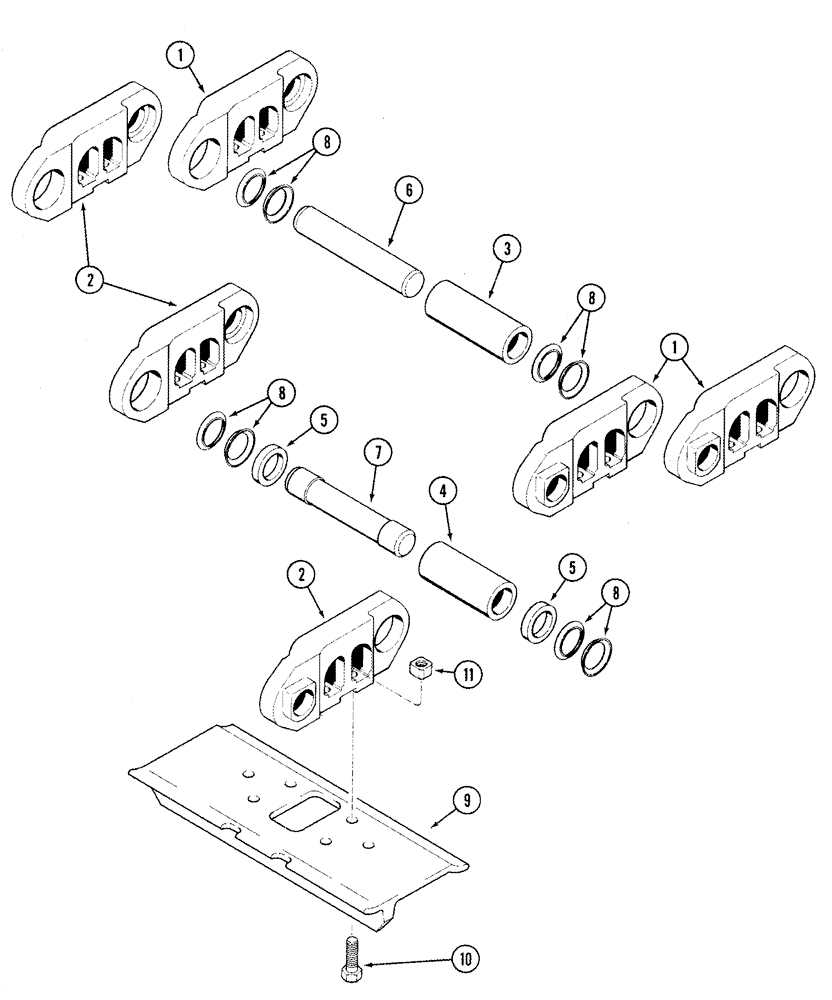

Схема запчастей Case IH 2388 - (06-32) - TRACK - CHAINS (03) - POWER TRAIN
8
2
6
11
7
9
8
4
1
3
1
10
5
5
8
2
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1541710C1

TRACK CHAIN

Track without Shoes, Includes 1 - 8, Replaces 1541593C1

1шт.

1

R57403

CHAIN LINK

Track, LH

39шт.

2

R57404

CHAIN LINK

Track, RH

39шт.

3

R57378

BUSHING

Link

38шт.

4

R57379

BUSHING

Master Link

1шт.

5

R57411

SPACER

2шт.

6

R57367

PIN

Chain Link

38шт.

7

R57366

PIN,28.24mm OD x 167mm L

Master Link

1шт.

8

R52291

SEAL

154шт.

9

R57420

TRACK SHOE

20" (508 mm), Track, Single Grouser

39шт.

10

R57374

BOLT

154шт.

11

R57375

SQUARE NUT

154шт.
