(55.301.02[01]) - ALTERNATOR MOUNTING - 7120/7120(LA)

Запчасти Case IH 7120 (55.301.02[01]) - ALTERNATOR MOUNTING - 7120/7120(LA) (55) - ELECTRICAL SYSTEMS

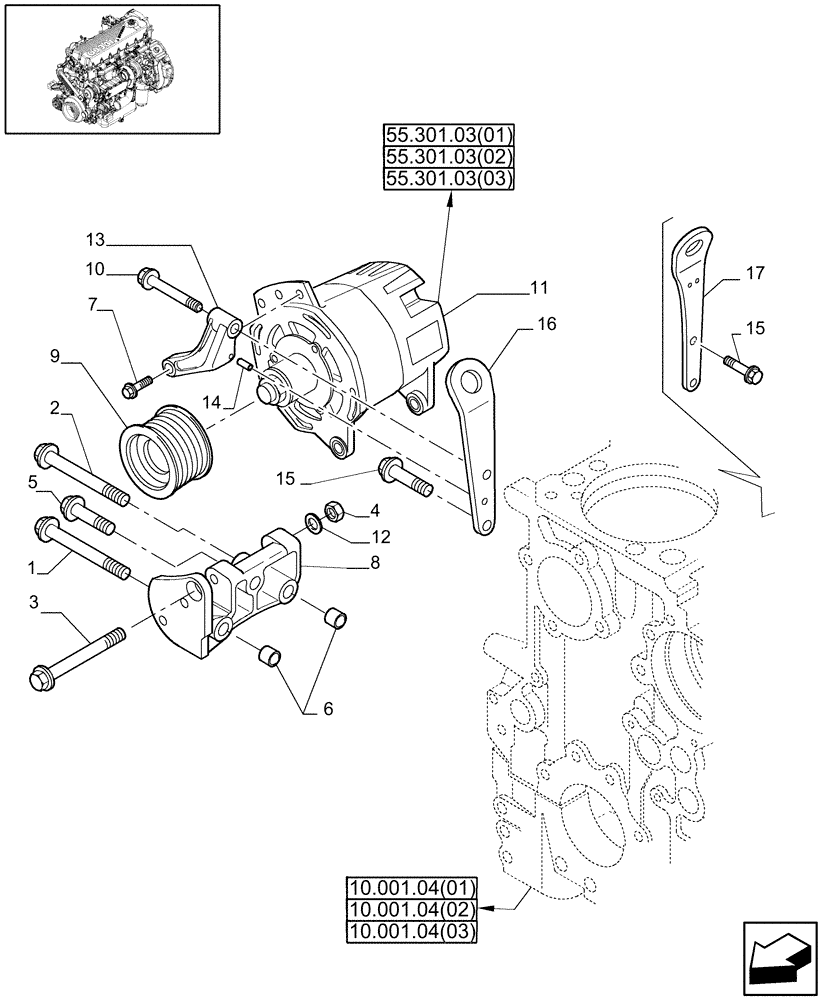

Схема запчастей Case IH 7120 - (55.301.02[01]) - ALTERNATOR MOUNTING - 7120/7120(LA) (55) - ELECTRICAL SYSTEMS
13
5
8
17
1
55.301.03(01)
10.001.04(03)
9
2
6
10
14
55.301.03(02)
16
10.001.04(02)
15
10.001.04(01)
55.301.03(03)
7
11
3
15
4
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

16587824

BOLT,Hex, M10 x 1.5 x 60mm

M10 x 1.5 x 60

1шт.

2

16593124

SCREW,M10 x 100mm

M10 x 100 mm

1шт.

3

16600024

BOLT,M12 x 160mm

M12 x 160

1шт.

4

337475

NUT,M12, Cl 10

M12

1шт.

5

16692524

SCREW,M10 x 45mm

M10 x 45 mm

1шт.

6

98405462

DOWEL

D=10.2 mm

2шт.

7

500399332

SCREW

1/2"-13 x 30 mm

1шт.

8

504127474

BRACKET

1шт.

9

500359878

PULLEY,68mm OD

1шт.

10

16588624

SCREW,M12 x 60mm

M12 x 60 mm

1шт.

11

2856508

ALTERNATOR

1шт.

12

17095314

WASHER

D=12 x 24 mm

1шт.

13

504127473

BRACKET

1шт.

14

17221710

DOWEL

1шт.

15

16587924

SCREW,Hex Flg, M12 x 25mm, Cl 8.8

3шт.

16

500336064

LOAD HOOK

1шт.

17

500361014

LOAD HOOK

1шт.
