(88.100.66[04]) - DIA KIT, ROTOR, VANE

Запчасти Case IH 7230 (88.100.66[04]) - DIA KIT, ROTOR, VANE (88) - ACCESSORIES

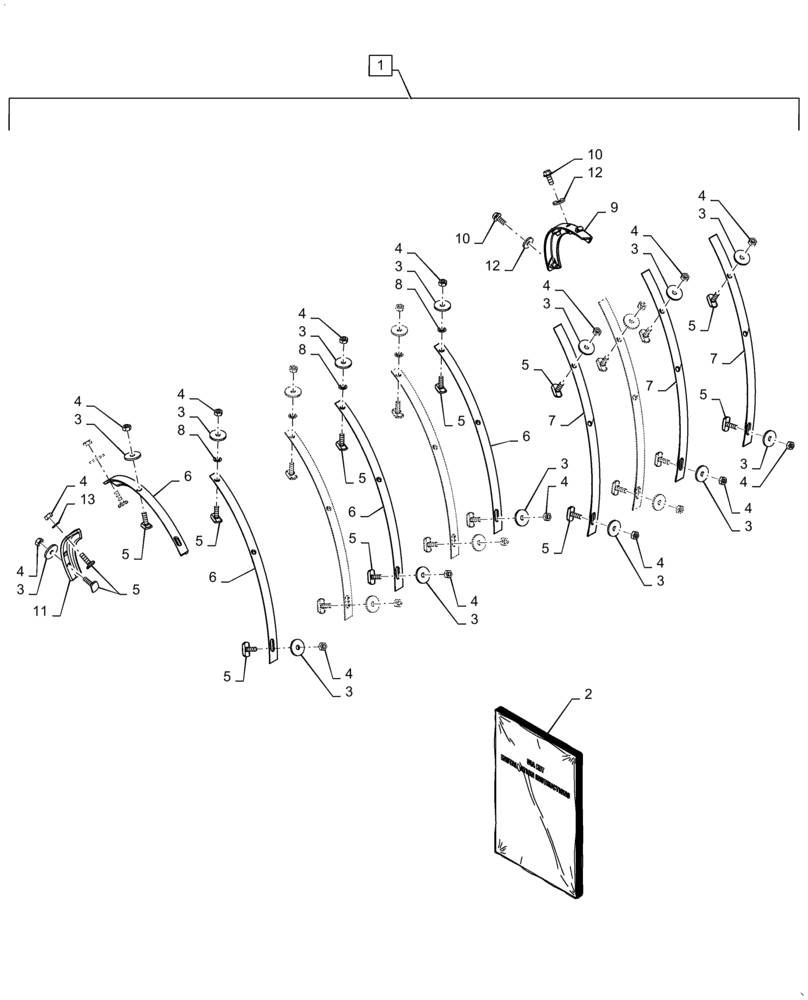

Схема запчастей Case IH 7230 - (88.100.66[04]) - DIA KIT, ROTOR, VANE (88) - ACCESSORIES
6
12
6
5
3
8
3
3
3
4
5
4
9
6
4
5
4
4
13
7
5
5
5
1
4
3
3
7
4
5
6
3
5
3
5
5
8
3
5
4
2
10
3
3
4
4
4
7
3
4
12
3
4
4
3
8
10
4
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47510553

SERVICE KIT

Rotor Vane, Incl 2 - 13

1шт.

2

47510554

INSTRUCTION

Instruction

1шт.

3

140219

WASHER,11mm ID x 40mm OD x 4mm Thk

40mm OD x 11mm ID x 4mm W

31шт.

4

100016

NUT,M10 x 1.5, Cl 8

32шт.

5

87106338

BOLT

M10 x 30, Cl 8.8

32шт.

6

84567289

VANE

Rotor Cage

6шт.

7

87717924

VANE

Rotor Cage

4шт.

8

87698854

NUT,M10

15шт.

9

84594130

VANE

Rotor Casting

1шт.

10

9804261

BOLT,Hex, M10 x 25mm, Cl 8.8, Full Thd

3шт.

11

87107892

ANGLE

Bracket, Vane

1шт.

12

83904166

WASHER,10.5mm ID x 30mm OD x 4mm Thk

3шт.

13

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.
