(80.150.05[01]) - GRAIN TANK, L.H. - 7010/8010

Запчасти Case IH 8010 (80.150.05[01]) - GRAIN TANK, L.H. - 7010/8010 (80) - CROP STORAGE/UNLOADING

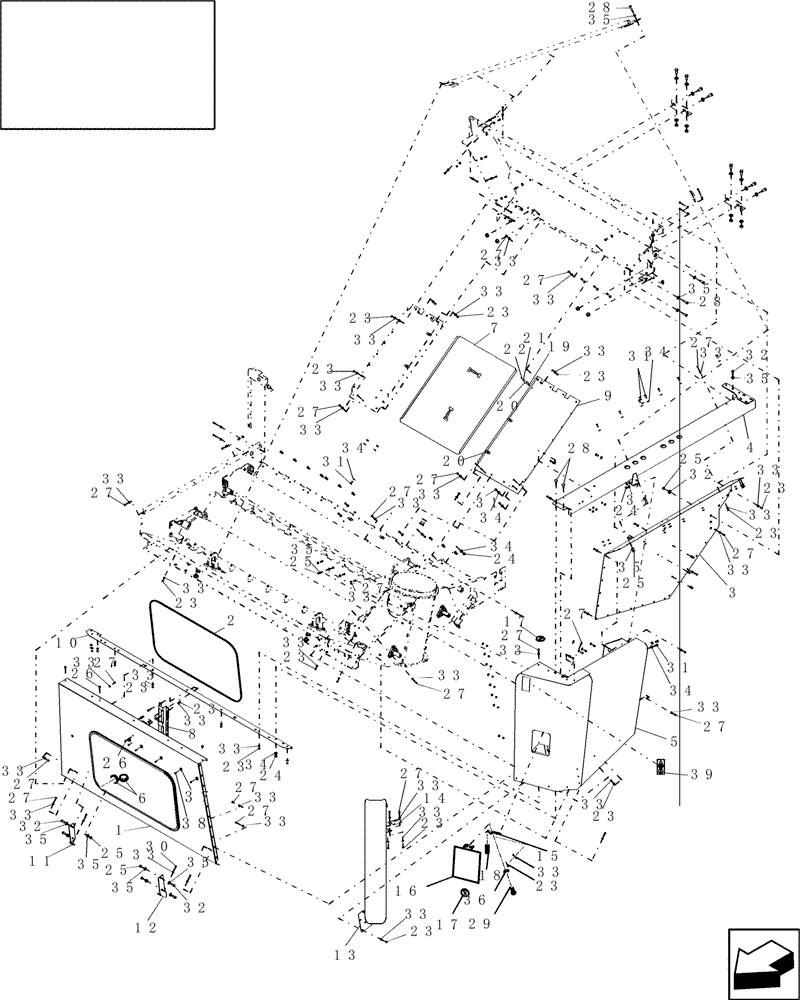

Схема запчастей Case IH 8010 - (80.150.05[01]) - GRAIN TANK, L.H. - 7010/8010 (80) - CROP STORAGE/UNLOADING
31
27
2
27
33
32
25
17
27
24
35
35
33
33
27
13
31
34
38
26
10
33
33
33
27
25
28
33
20
23
27
7
35
27
29
33
33
33
14
33
31
34
23
25
23
26
34
23
32
33
23
23
17
33
23
34
39
28
33
27
27
23
21
25
27
27
33
33
33
35
24
27
27
27
35
20
33
16
34
33
34
32
31
33
3
18
4
35
33
28
27
35
33
6
23
33
30
23
33
8
15
23
11
9
27
23
23
33
24
32
12
33
35
37
25
23
23
35
22
34
27
36
27
27
33
33
33
33
33
33
19
33
33
5
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87551223

SHEET ASSY.

Frame, Window

1шт.

2

86566851

GLASS

1шт.

3

87551230

SHEET ASSY.

LH

1шт.

4

87551238

PROFILE

1шт.

5

87623350

SERVICE KIT

Panel; Includes: Decals 84004740 & 84432904

1шт.

6

9992358

ELASTIC STOP

12шт.

7

87551376

DOOR

1шт.

8

87551580

BRACKET

1шт.

9

87551366

FLOOR

LH

1шт.

10

87551407

REINFORCEMENT

1шт.

11

87551415

BRACKET

RH

1шт.

12

87551414

BRACKET

LH

1шт.

13

87106204

CHUTE

1шт.

14

87551606

CLIP

1шт.

15

84077042

BRACKET

1шт.

16

87623354

SERVICE KIT

Door; Includes: Decal 84432904

1шт.

17

84432904

DECAL

Do Not Place Foot

2шт.

18

66809

SPRING,Compression, 19.05mm OD x 63.5mm L

1шт.

19

9824840

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

1шт.

20

362786

FASTENER

1шт.

21

362785

BELLEVILLE WASHER,5.5mm ID x 15mm OD x 0.5mm Thk

1шт.

22

446453

RIVET,Pop, 4mm OD x 9.4mm L

1шт.

23

9706690

NUT,M8 x 1.25, Cl 8

1шт.

24

100016

NUT,M10 x 1.5, Cl 8

1шт.

25

9706685

NUT,M12 x 1.75, Cl 8

1шт.

26

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

8шт.

27

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

28

120044

CARRIAGE BOLT,M12 x 1.75 x 30mm, Cl 8.8

2шт.

29

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

2шт.

30

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

31

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

1шт.

32

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

7шт.

33

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

34

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

35

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

1шт.

36

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

37

86590413

BASE,15.87mm W x 22.22mm OAL x 9.9mm Thk

Base, Wire Tie

1шт.

38

445394

RIVET,Pop, 3/16" x 1/2" OAL

1шт.

39

84004740

DECAL

1шт.
