(10.214.02[01]) - FUEL LINES & RELATED PARTS - 8120/8120(LA)

Запчасти Case IH 8120 (10.214.02[01]) - FUEL LINES & RELATED PARTS - 8120/8120(LA) (10) - ENGINE

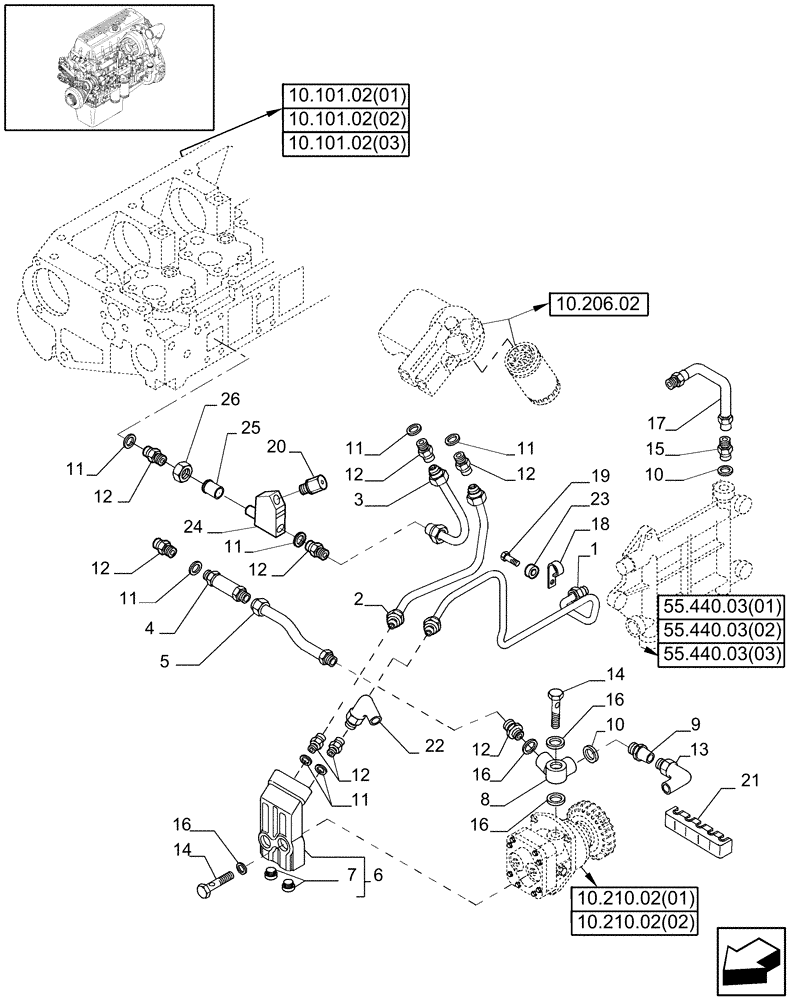

Схема запчастей Case IH 8120 - (10.214.02[01]) - FUEL LINES & RELATED PARTS - 8120/8120(LA) (10) - ENGINE
11
14
11
11
24
11
25
12
11
16
14
3
7
8
11
23
5
12
12
2
15
17
6
4
10
1
10.101.02(02)
10.101.02(01)
10.210.02(02)
10.210.02(01)
55.440.03(03)
55.440.03(02)
55.440.03(01)
10.206.02
10.101.02(03)
26
19
12
12
21
13
18
12
9
16
12
20
10
22
16
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504132108

TUBE

Fuel

1шт.

2

500348310

TUBE

Fuel

1шт.

3

504144836

TUBE

Fuel

1шт.

4

500310076

FITTING

2шт.

5

500348301

TUBE

Fuel

1шт.

6

500314313

CONNECTING BLOCK

1шт.

7

504051237

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D= M12

2шт.

11

99489019

SEALING WASHER

D= M16 x 24 x 1.5

8шт.

12

504081274

HYD CONNECTOR

8шт.

13

500350162

ELBOW

1шт.

14

504081282

HYD CONNECTOR

Bolt, Banjo M16 x 1.5

3шт.

15

1244661

FITTING

1шт.

16

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D= M16 x 24 x 1,9

4шт.

17

500390069

TUBE

Fuel

1шт.

18

17316599

CLAMP

3шт.

19

16673735

BOLT,Hex, M8 x 1.25 x 25mm

2шт.

19

2852323

SCREW,M8 x 1.25 x 14mm

1шт.

20

504112433

VALVE

Reduction

3шт.

21

500306941

CLAMP

2шт.

22

16504114

ELBOW

1шт.

23

13605711

SPACER

2шт.

24

504125079

UNION

1шт.

25

16507614

BUSHING

1шт.

26

11260611

TUBE NUT

1шт.
