(90.118.39[02]) - RAILING, PLATFORM, EU - 7120, 8120, 9120

Запчасти Case IH 8120 (90.118.39[02]) - RAILING, PLATFORM, EU - 7120, 8120, 9120 (90) - PLATFORM, CAB, BODYWORK AND DECALS

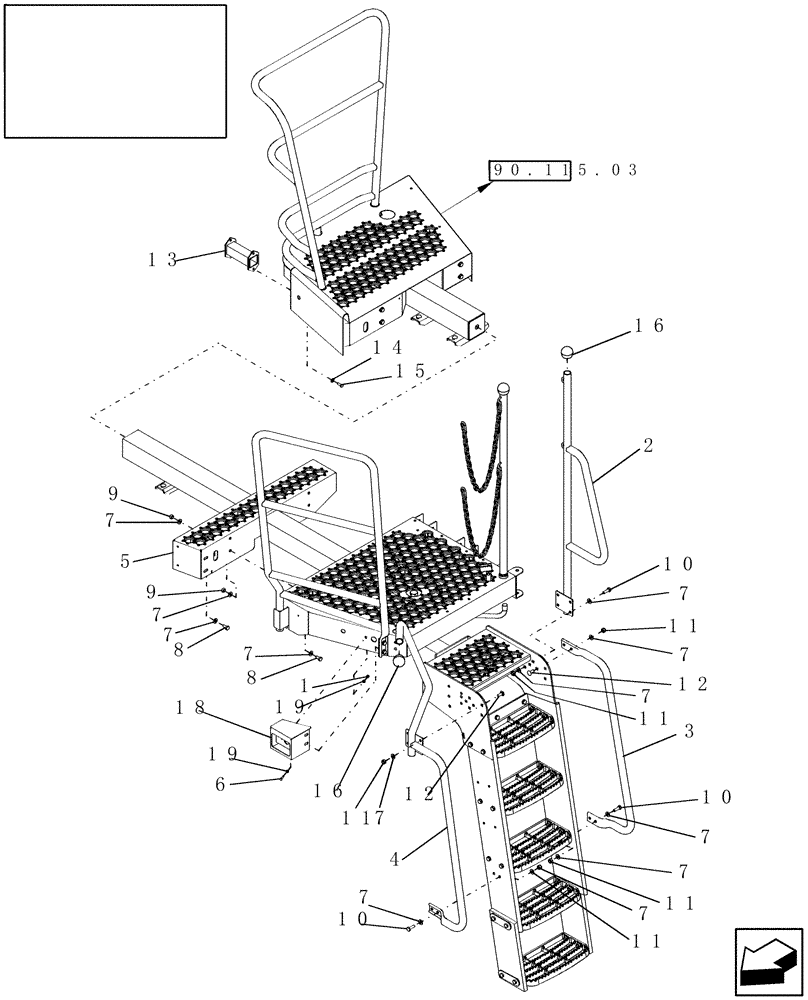

Схема запчастей Case IH 8120 - (90.118.39[02]) - RAILING, PLATFORM, EU - 7120, 8120, 9120 (90) - PLATFORM, CAB, BODYWORK AND DECALS
13
15
3
7
7
19
18
7
8
7
11
7
10
6
16
7
7
2
9
8
11
11
9
7
90.115.03
16
10
12
7
7
12
14
7
11
1
10
5
7
19
11
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86500688

NUT,Hex, M6 x 1.0, Cl 10.9

1шт.

2

87280936

GRAB RAIL

1шт.

3

87109584

HANDRAIL

Lower, R.H.

1шт.

4

87284947

HANDRAIL

Ladder, L.H.

1шт.

5

87548617

PLATFORM

1шт.

6

120100

BOLT,M6 x 20mm, Cl 8.8

1шт.

7

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

38шт.

8

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

8шт.

9

100016

NUT,M10 x 1.5, Cl 8

8шт.

10

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

14шт.

11

100037

LOCK NUT,M10 x 1.5, Cl 8

14шт.

12

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

6шт.

13

87280542

EXTENSION

TUBE

1шт.

14

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

15

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

16

349014A1

KNOB

1шт.

18

84147467

BRACKET

1шт.

19

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.
