(55.785.01) - CONSOLE, R.H., TOUCH SCREEN DISPLAY

Запчасти Case IH 9230 (55.785.01) - CONSOLE, R.H., TOUCH SCREEN DISPLAY (55) - ELECTRICAL SYSTEMS

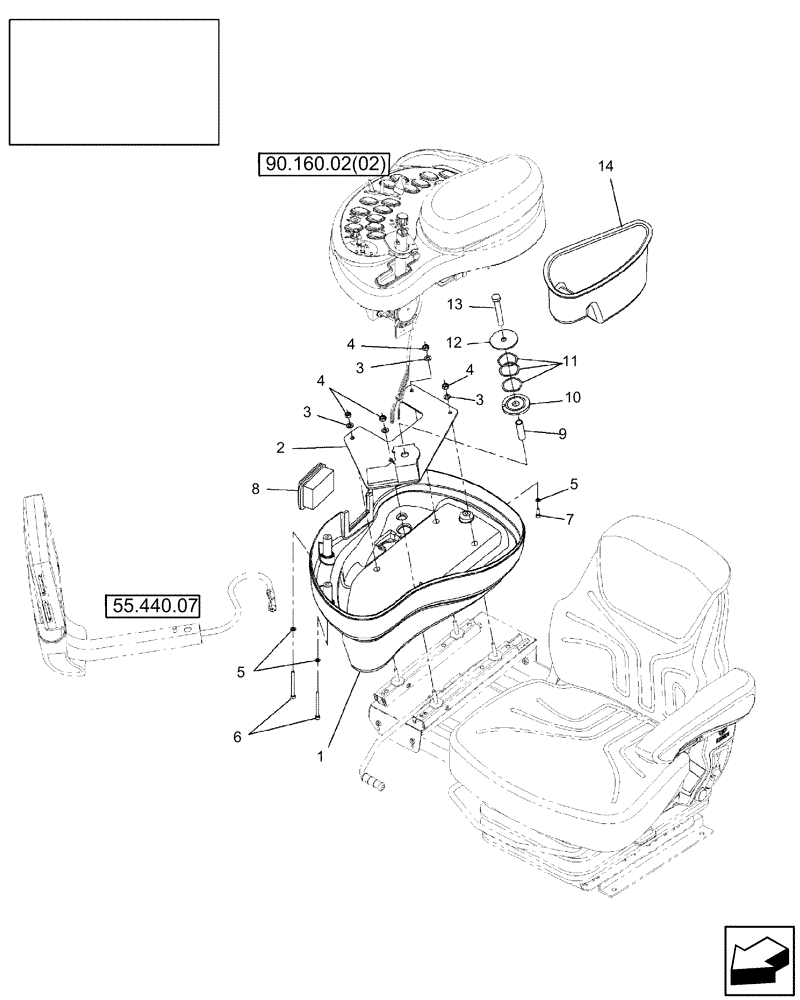

Схема запчастей Case IH 9230 - (55.785.01) - CONSOLE, R.H., TOUCH SCREEN DISPLAY (55) - ELECTRICAL SYSTEMS
5
8
4
2
3
6
14
1
3
4
3
7
55.440.07
10
5
90.160.02(02)
4
90.160.02 02
12
13
11
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86998394

CONSOLE

Bottom

1шт.

2

86975761

PLATE

1шт.

3

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

4

43362

NUT,M8 x 1.25, Cl 10

4шт.

5

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

3шт.

6

864-6070

HEX SOC SCREW,M6 x 70mm, Cl 8.8

2шт.

7

864-6016

HEX SOC SCREW,M6 x 16mm, Cl 8.8

1шт.

8

9824826

ASH TRAY

1шт.

9

86975763

BUSHING

1шт.

10

86975764

WASHER

1шт.

11

86975889

WAVE WASHER

Wave

3шт.

12

86975765

WASHER

1шт.

13

828-12080

BOLT,Hex, M12 x 1.75 x 80mm, Cl 10.9

1шт.

14

86996699

BOX

Storage

1шт.
