(90.100.21) - SUPPORT TUBE & HINGE, R.H. SIDE REAR UPPER PANEL

Запчасти Case IH 9230 (90.100.21) - SUPPORT TUBE & HINGE, R.H. SIDE REAR UPPER PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS

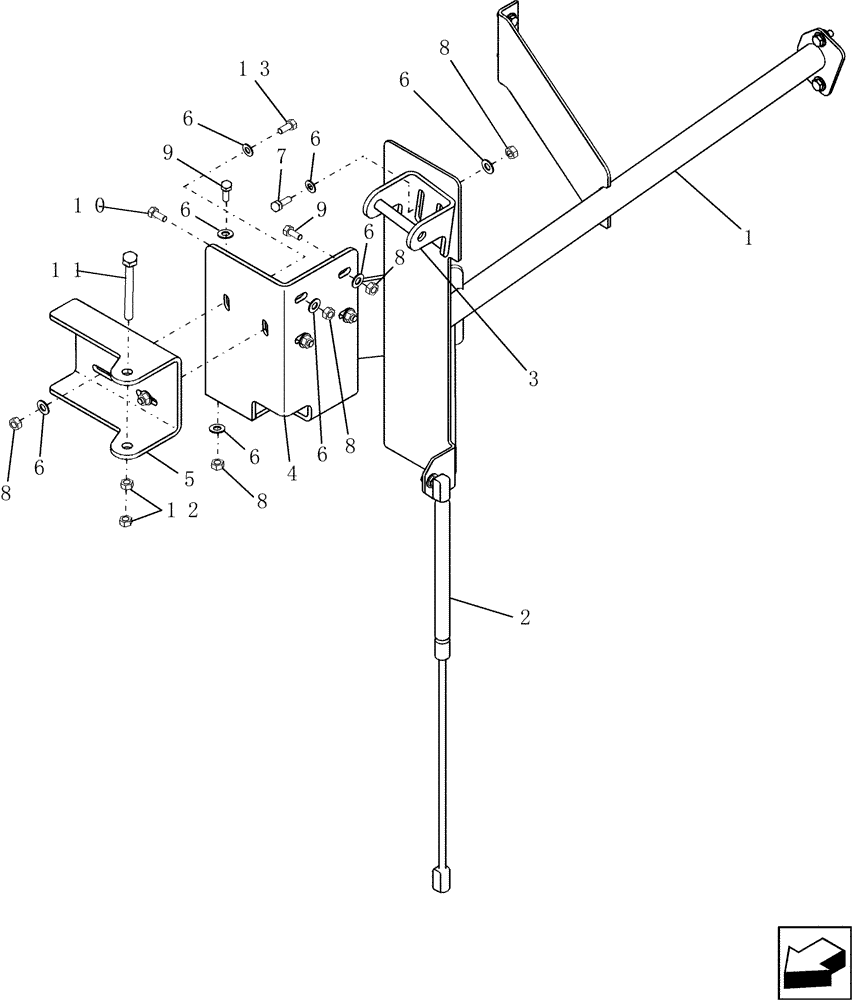

Схема запчастей Case IH 9230 - (90.100.21) - SUPPORT TUBE & HINGE, R.H. SIDE REAR UPPER PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS
6
6
1
8
12
8
6
6
3
9
7
8
13
2
10
5
8
9
6
11
6
6
6
4
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84132587

BRACKET

Support

1шт.

2

87108532

STRUT

1шт.

3

87728296

BRACKET

1шт.

4

84133586

BRACKET

1шт.

5

87693648

BRACKET

1шт.

6

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

26шт.

7

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

8

9706690

NUT,M8 x 1.25, Cl 8

13шт.

9

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

5шт.

10

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

2шт.

11

328048

BOLT,M12 x 1.75 x 147.68mm OAL, Cl 8.8

1шт.

12

9706685

NUT,M12 x 1.75, Cl 8

2шт.

13

87682384

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 10.9

4шт.
