(73.230.AQ[04]) - VAR - 425488 - STRAW HOOD, FIXED HINGE

Запчасти Case IH 9230 (73.230.AQ[04]) - VAR - 425488 - STRAW HOOD, FIXED HINGE (73) - RESIDUE HANDLING

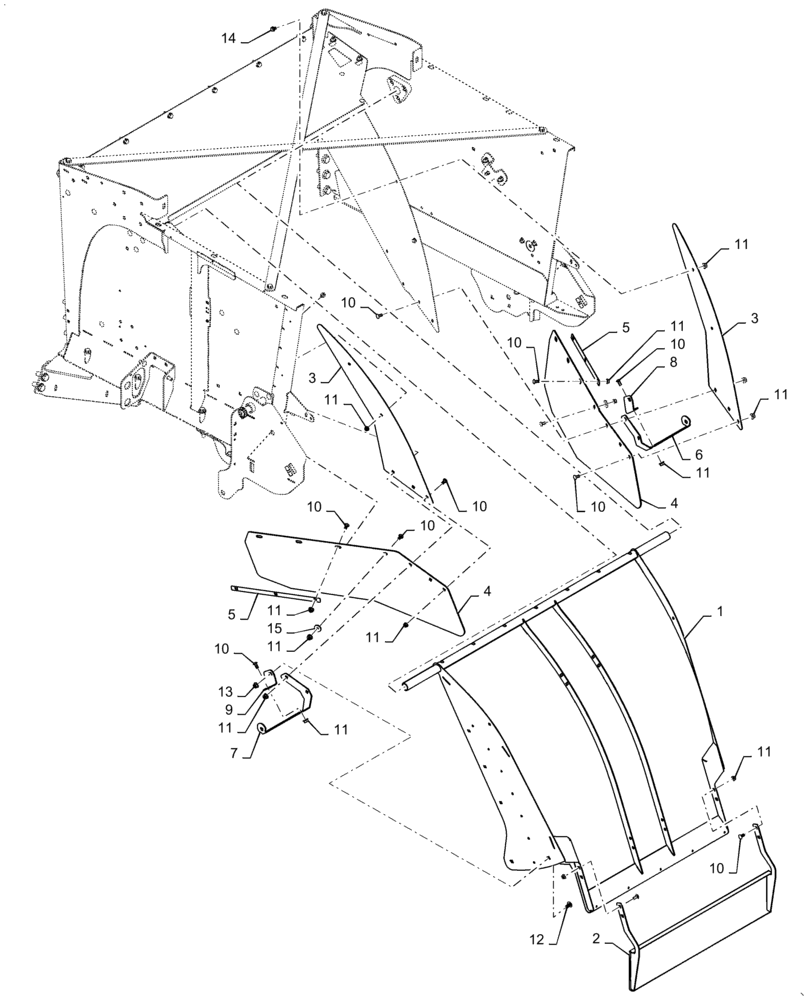

Схема запчастей Case IH 9230 - (73.230.AQ[04]) - VAR - 425488 - STRAW HOOD, FIXED HINGE (73) - RESIDUE HANDLING
14
11
3
10
8
5
11
11
9
10
11
10
11
10
10
10
1
10
12
2
4
11
13
11
11
11
7
10
15
4
11
10
3
6
5
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47665329

DOOR

Straw

1шт.

2

84499858

DOOR

Extension

1шт.

3

84511486

DEFLECTOR

Extension

2шт.

4

84511593

CANVAS

Rubber

2шт.

5

84385783

RETAINER

Spreader Seal

2шт.

6

84533582

SUPPORT

Brace, RH

1шт.

7

84533595

SUPPORT

Brace, LH

1шт.

8

84533597

BRACKET

Bracket, RH

1шт.

9

84533599

BRACKET

Bracket, LH

1шт.

10

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

20шт.

11

87681210

FLANGE NUT,M8 x 1.25, Cl 10

24шт.

12

87682390

CARRIAGE BOLT,M10 x 1.5 x 20mm, Cl 10.9

2шт.

13

86050279

FLANGE NUT,M10 x 1.5, Cl 10

2шт.

14

844-8012

BOLT,M8 x 1.25 x 20.1mm, Cl 8.8

4шт.

15

140041

WASHER,M8 x 28mm OD x 3mm Thk

2шт.
