(90.100.20[03]) - LATCH, SIDE, DUAL - EU

Запчасти Case IH 9010 (90.100.20[03]) - LATCH, SIDE, DUAL - EU (90) - PLATFORM, CAB, BODYWORK AND DECALS

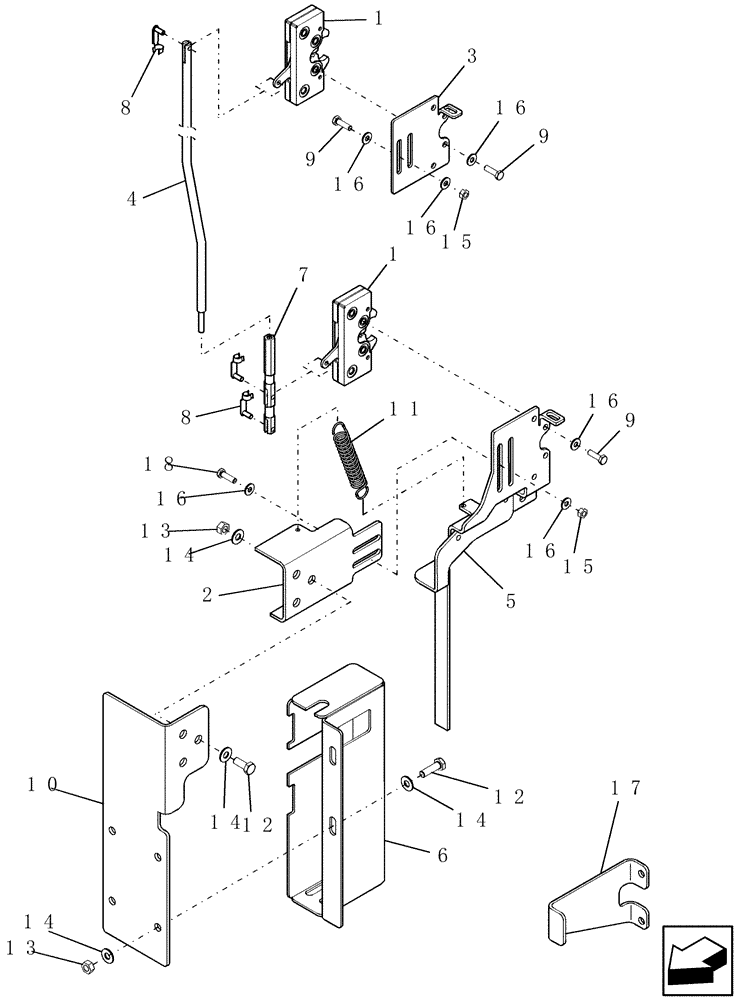

Схема запчастей Case IH 9010 - (90.100.20[03]) - LATCH, SIDE, DUAL - EU (90) - PLATFORM, CAB, BODYWORK AND DECALS
18
4
14
16
12
14
10
15
16
1
9
8
8
14
9
6
1
16
2
7
15
16
14
16
9
3
11
12
17
13
5
16
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87282640

LATCH

2шт.

2

87282594

BRACKET

1шт.

3

87282458

BRACKET

Upper

1шт.

4

87282457

ROD

L.H.

1шт.

5

87282489

LEVER

L.H.

1шт.

6

87282462

COVER

L.H.

1шт.

7

87282456

CLEVIS

Dual Latch

1шт.

8

87282455

LOCK PIN

3шт.

9

120100

BOLT,M6 x 20mm, Cl 8.8

4шт.

10

87280155

BRACKET

Door, L.H.

1шт.

11

87109697

SPRING

Extension

1шт.

12

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

7шт.

13

9706690

NUT,M8 x 1.25, Cl 8

7шт.

14

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

14шт.

15

9706755

NUT,M6, Cl 8

4шт.

16

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

12шт.

17

87282181

BRACKET

1шт.

18

120100

BOLT,M6 x 20mm, Cl 8.8

4шт.
