(B.30.A.37[1]) - AIR DELIVERY PIPES (504032686)

Запчасти Case IH AFX8010 (B.30.A.37[1]) - AIR DELIVERY PIPES (504032686) B - Power Production

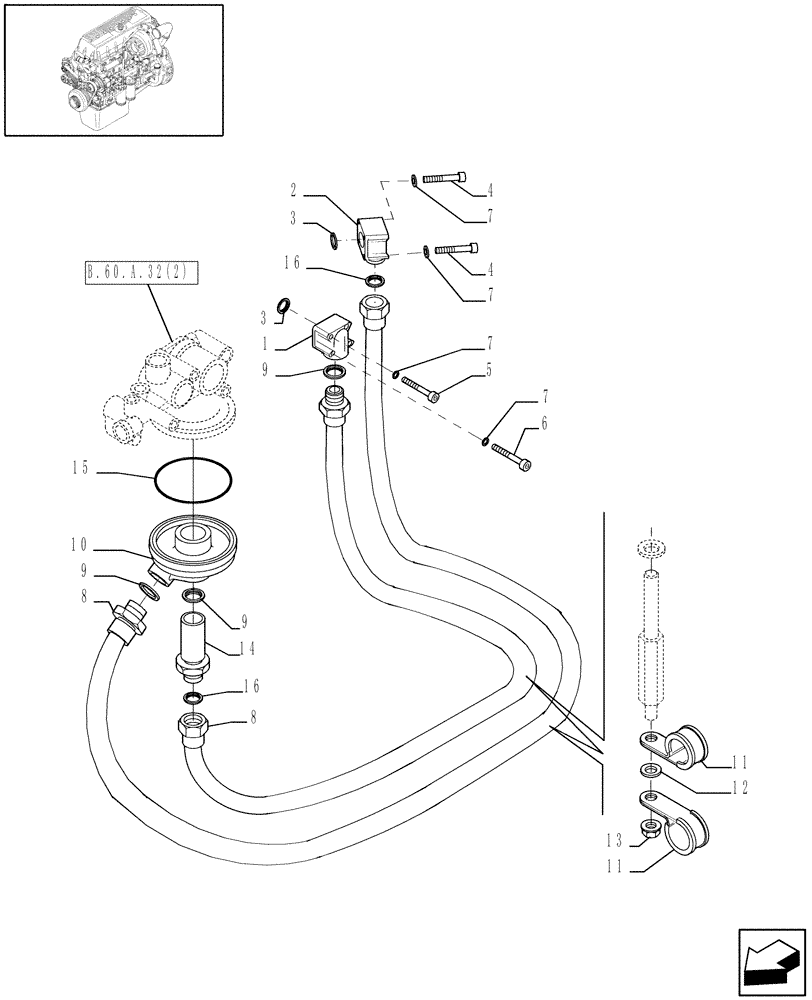

Схема запчастей Case IH AFX8010 - (B.30.A.37[1]) - AIR DELIVERY PIPES (504032686) B - Power Production
9
5
15
7
9
3
10
4
11
9
b.60.a.32(2)
16
2
4
16
3
13
7
1
11
7
7
14
8
6
12
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504005572

ELBOW

1шт.

2

98481998

FITTING

1шт.

3

2852978

O-RING,0.103" Thk x 0.924" ID, -119, Cl 7, 75 Duro

2шт.

4

16689724

SCREW,M6 x 45mm

2шт.

5

16689824

SCREW,M6 x 50mm

2шт.

6

16689924

SCREW

4шт.

7

11197774

BELLEVILLE WASHER,M6 Bolt Size x 12mm OD x 1.2mm Thk

8шт.

8

504002665

HOSE

2шт.

9

99434480

SEAL

3шт.

10

504005569

SUPPORT

1шт.

11

17317390

CLAMP

8шт.

12

10519624

WASHER,8.15mm ID x 17mm OD x 2mm Thk

5шт.

13

17044721

NUT

M8 x 1.25

5шт.

14

500382730

FITTING

1шт.

15

17291281

GASKET,94.84mm ID x 3.53mm Thk

Tier 3, Start Serial: HAJ106401

1шт.

16

87681214

O-RING,2mm Thk x 20mm ID, 70 Duro

O-Ring

2шт.
