(D.10.A.40.01[2]) - GEARBOX AND BRAKE PROTECTIONS

Запчасти Case IH AFX8010 (D.10.A.40.01[2]) - GEARBOX AND BRAKE PROTECTIONS D - Travel

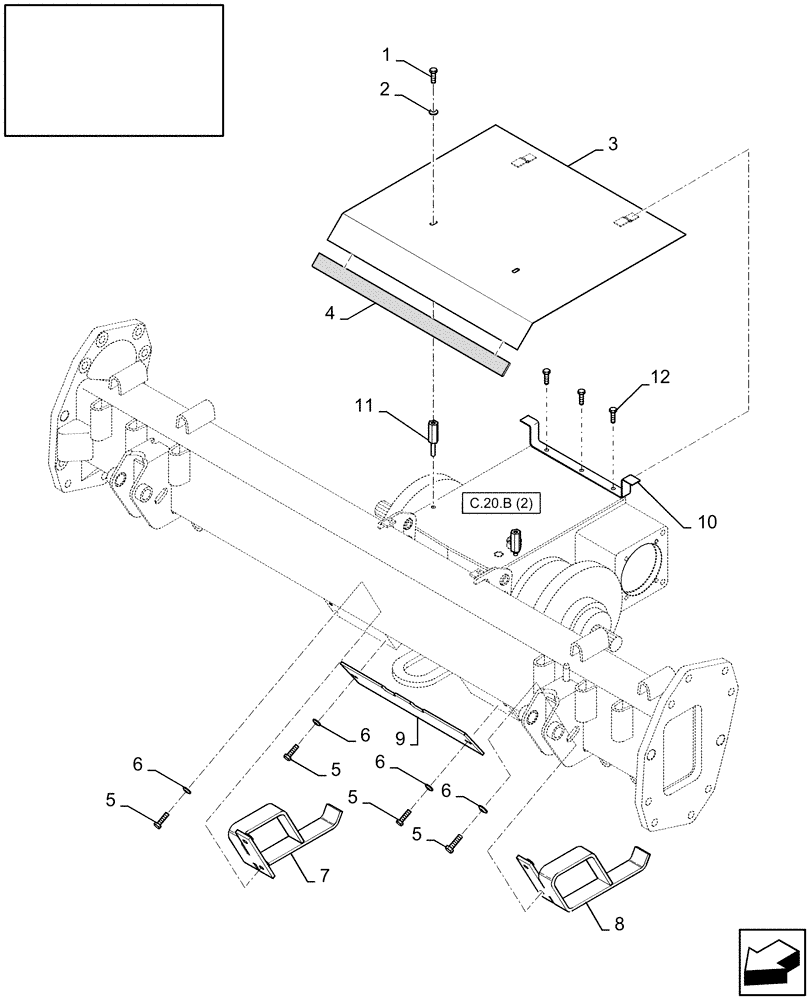

Схема запчастей Case IH AFX8010 - (D.10.A.40.01[2]) - GEARBOX AND BRAKE PROTECTIONS D - Travel
8
6
6
2
3
5
5
4
7
11
5
10
12
c.20.b (2)
9
1
6
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

2шт.

2

412650

BELLEVILLE WASHER,M8 Bolt Size x 22mm OD x 1.4mm Thk

2шт.

3

84075412

COVER

1шт.

4

NS

NOT SERVICED

Protection Strip

1шт.

5

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

6шт.

6

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

6шт.

7

84334570

SUPPORT

1шт.

8

84334556

SUPPORT

1шт.

9

84435587

PLATE

1шт.

10

84075330

BRACKET

1шт.

11

84075338

SCREW,M8 x 95mm

2шт.

12

412621

BOLT,Hex, M10 x 30mm, Cl 8.8

1шт.
