(08-34) - BASKET LIFT INTERMEDIATE CYLINDER ASSEMBLY - BSN JJC0250200

Запчасти Case IH CPX610 (08-34) - BASKET LIFT INTERMEDIATE CYLINDER ASSEMBLY - BSN JJC0250200 (07) - HYDRAULICS

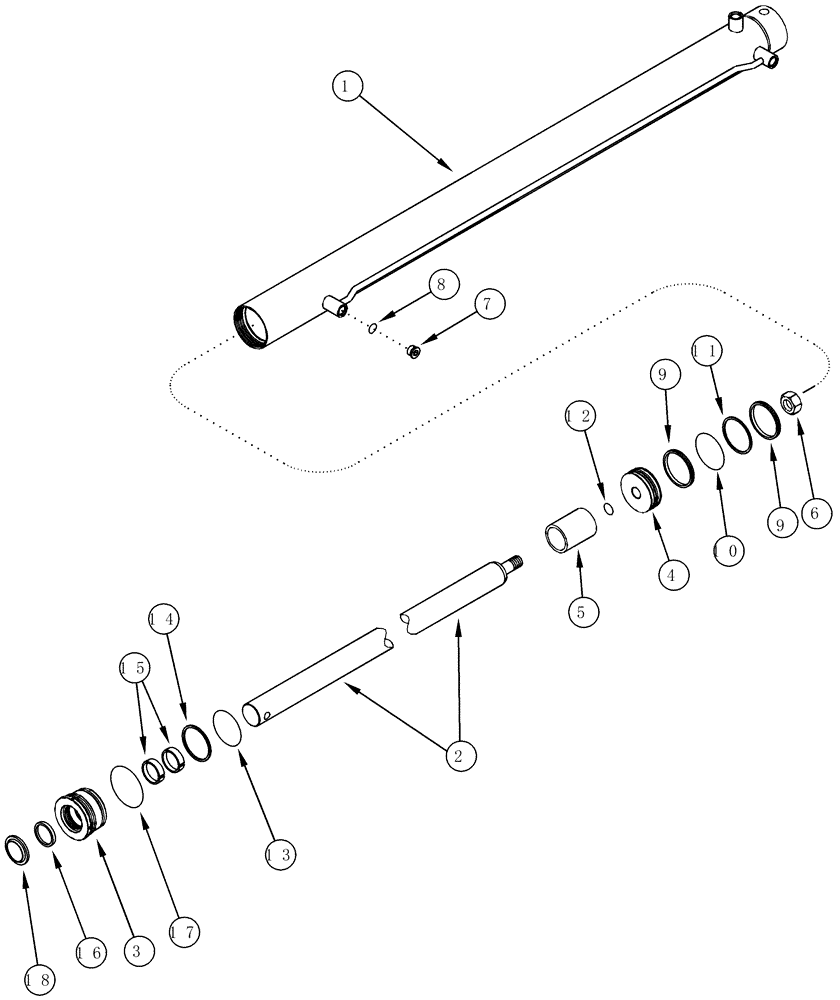

Схема запчастей Case IH CPX610 - (08-34) - BASKET LIFT INTERMEDIATE CYLINDER ASSEMBLY - BSN JJC0250200 (07) - HYDRAULICS
8
2
7
17
3
13
5
12
9
4
18
10
15
14
11
1
6
9
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

292099A2

CYLINDER ASSY.,Double Acting, 82.55mm Rod, 1828.8mm Stroke

Basket Lift, 116.8 mm Bore, Inc. 1 - 18

1шт.

1

NSS

NOT SOLD SEPARAT

TUBE, Cylinder

1шт.

2

403301A1

PISTON ROD

Cylinder

1шт.

3

403385A1

GLAND

1шт.

4

403386A1

PISTON

1шт.

5

403303A1

SPACER

1шт.

6

232-46324

LOCK NUT,1 1/2"-12, GC

1шт.

7

9841223

PLUG,1-1/16" - 12 ORB

Incl. 8

1шт.

8

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

1шт.

429570A1

SEAL KIT

Seal Replacement, Inc. 9 - 18

1шт.

9

NSS

NOT SOLD SEPARAT

RING, Wear

1шт.

10

NSS

NOT SOLD SEPARAT

SEAL, Piston

1шт.

11

NSS

NOT SOLD SEPARAT

O-RING

1шт.

12

NSS

NOT SOLD SEPARAT

O-RING

1шт.

13

NSS

NOT SOLD SEPARAT

O-RING

1шт.

14

NSS

NOT SOLD SEPARAT

WASHER, Backup

1шт.

15

NSS

NOT SOLD SEPARAT

RING, Wear

1шт.

16

NSS

NOT SOLD SEPARAT

CUP

1шт.

17

NSS

NOT SOLD SEPARAT

O-RING

1шт.

18

NSS

NOT SOLD SEPARAT

WIPER

1шт.
