(08-35) - BASKET LIFT SLAVE CYLINDER ASSEMBLY - BSN JJC0250200

Запчасти Case IH CPX610 (08-35) - BASKET LIFT SLAVE CYLINDER ASSEMBLY - BSN JJC0250200 (07) - HYDRAULICS

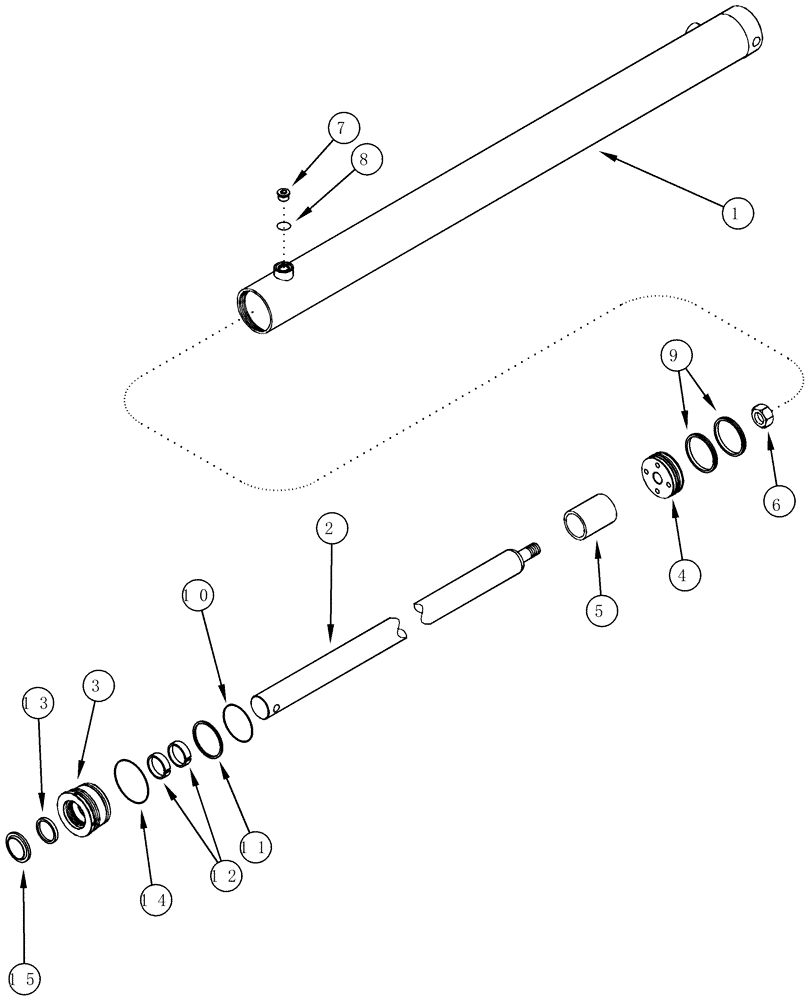

Схема запчастей Case IH CPX610 - (08-35) - BASKET LIFT SLAVE CYLINDER ASSEMBLY - BSN JJC0250200 (07) - HYDRAULICS
12
5
1
7
8
2
13
10
15
4
14
9
11
3
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

292100A1

CYLINDER ASSY.,Double Acting, 82.55mm Rod, 1828.8mm Stroke

Basket Lift, Slave, Inc. 1 - 15

1шт.

1

NSS

NOT SOLD SEPARAT

TUBE, Cylinder

1шт.

2

403301A1

PISTON ROD

Cylinder

1шт.

3

403385A1

GLAND

1шт.

4

429574A1

PISTON

1шт.

5

429575A1

SPACER

1шт.

6

232-46324

LOCK NUT,1 1/2"-12, GC

1шт.

7

9841223

PLUG,1-1/16" - 12 ORB

Incl. 8

1шт.

8

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

1шт.

429570A1

SEAL KIT

Seal Replacement, Inc. 9 - 15

1шт.

9

NSS

NOT SOLD SEPARAT

RING, Wear

2шт.

10

NSS

NOT SOLD SEPARAT

O-RING

1шт.

11

NSS

NOT SOLD SEPARAT

WASHER, Backup

1шт.

12

NSS

NOT SOLD SEPARAT

RING, Wear

2шт.

13

NSS

NOT SOLD SEPARAT

CUP

1шт.

14

NSS

NOT SOLD SEPARAT

O-RING

1шт.

15

NSS

NOT SOLD SEPARAT

WIPER

1шт.
