(08-37) - BASKET DOOR CYLINDER - BTW JJC0250100 & JJC0250245

Запчасти Case IH CPX610 (08-37) - BASKET DOOR CYLINDER - BTW JJC0250100 & JJC0250245 (07) - HYDRAULICS

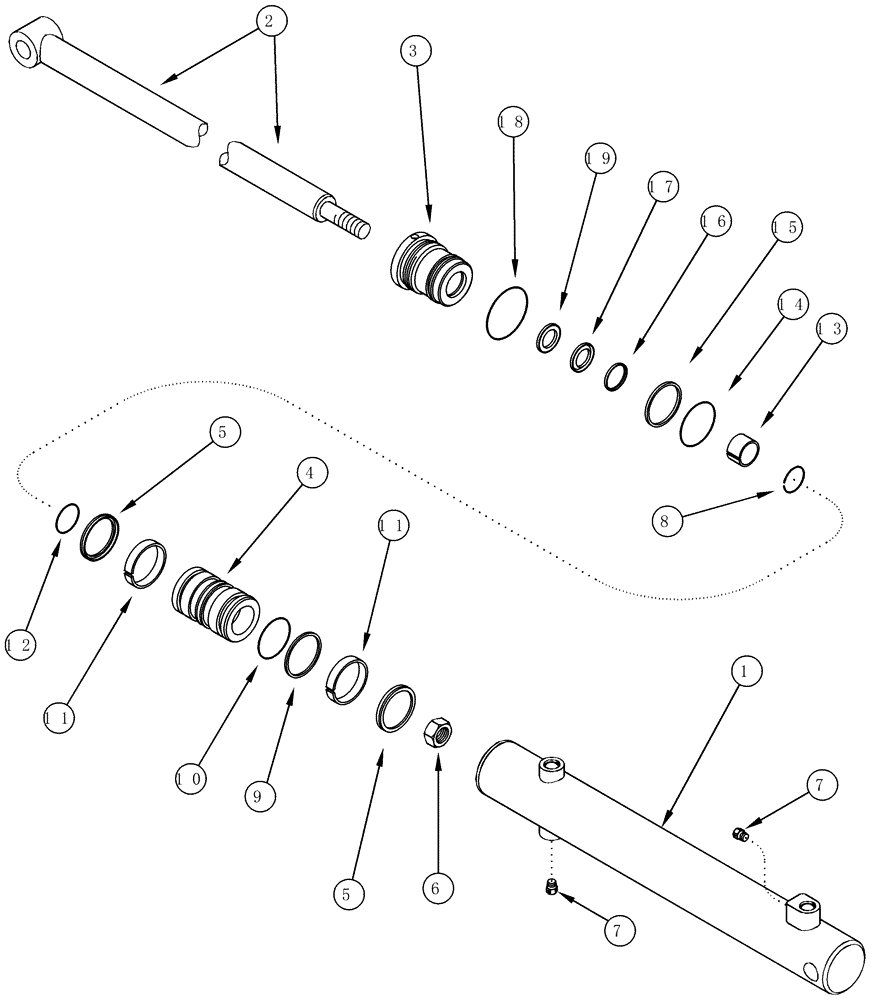

Схема запчастей Case IH CPX610 - (08-37) - BASKET DOOR CYLINDER - BTW JJC0250100 & JJC0250245 (07) - HYDRAULICS
11
1
14
10
19
8
11
17
5
3
12
18
4
7
7
9
5
15
2
13
6
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

448192A1

CYLINDER ASSY.

Basket Door, Inc. 1 - 21

2шт.

1

NSS

NOT SOLD SEPARAT

TUBE, Cylinder

1шт.

2

448309A1

ROD

Cylinder

1шт.

3

412327A1

GLAND

1шт.

4

348468A1

PISTON

1шт.

5

NSS

NOT SOLD SEPARAT

RING, Piston

2шт.

6

232-46114

LOCK NUT,7/8"-14, GC

1шт.

7

87413032

FITTING

Bleeder, 1/8 NPT

2шт.

8

102-23175

SNAP RING,#175, Int, Spiral

No. 175

1шт.

387543A1

SEAL KIT

Kit, Seal Replacement, Inc. 9 - 19

1шт.

9

NSS

NOT SOLD SEPARAT

SEAL, Piston

1шт.

10

NSS

NOT SOLD SEPARAT

EXPANDER

1шт.

11

NSS

NOT SOLD SEPARAT

RING, Wear

2шт.

12

NSS

NOT SOLD SEPARAT

O-RING

1шт.

13

133877A1

RING

Wear

1шт.

14

NSS

NOT SOLD SEPARAT

O-RING

1шт.

15

NSS

NOT SOLD SEPARAT

WASHER, Backup

1шт.

16

NSS

NOT SOLD SEPARAT

SEAL

1шт.

17

NSS

NOT SOLD SEPARAT

CUP

1шт.

18

NSS

NOT SOLD SEPARAT

O-RING

1шт.

19

403460R1

WIPER SEAL,38mm ID x 50.9mm OD x 7.94mm Thk

SEALRING Wiper

1шт.

20

NSS

NOT SOLD SEPARAT

SEAL, Step

1шт.
