(08-39) - BASKET LIFT SLAVE CYLINDER ASSEMBLY - BSN Y6T011505

Запчасти Case IH CPX620 (08-39) - BASKET LIFT SLAVE CYLINDER ASSEMBLY - BSN Y6T011505 (07) - HYDRAULICS

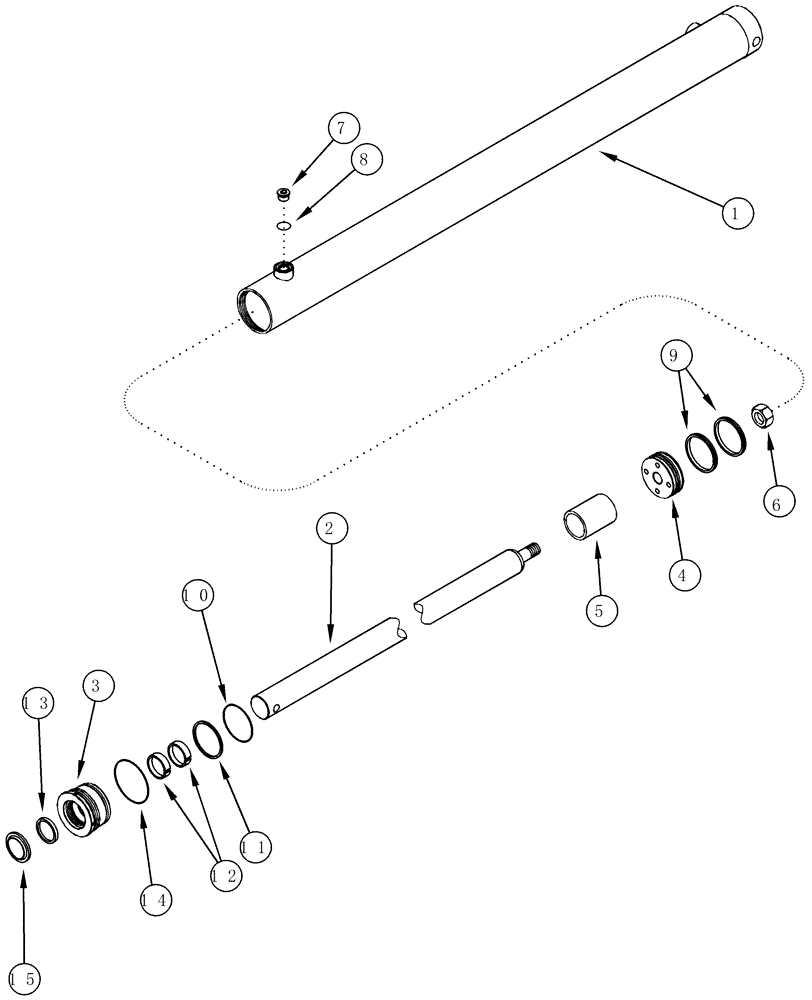

Схема запчастей Case IH CPX620 - (08-39) - BASKET LIFT SLAVE CYLINDER ASSEMBLY - BSN Y6T011505 (07) - HYDRAULICS
2
5
13
6
7
8
12
10
9
4
11
15
3
1
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

442983A2

CYLINDER ASSY.,Double Acting, 63.5mm Rod, 1826.8mm Stroke

Basket Lift, Slave, 89.7 mm Bore, Inc. 1 - 15

1шт.

1

NSS

NOT SOLD SEPARAT

TUBE, Cylinder

1шт.

2

87425216

PISTON ROD

Cylinder

1шт.

3

87425235

GLAND

1шт.

4

87425246

PISTON

1шт.

5

87425247

SPACER

1шт.

6

232-46324

LOCK NUT,1 1/2"-12, GC

1шт.

7

9841223

PLUG,1-1/16" - 12 ORB

Incl. 8

1шт.

8

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

1шт.

87425248

SEAL KIT

Seal Replacement, Inc. 9 - 15

1шт.

9

NSS

NOT SOLD SEPARAT

RING, Wear

2шт.

10

NSS

NOT SOLD SEPARAT

O-RING

1шт.

11

NSS

NOT SOLD SEPARAT

WASHER, Backup

1шт.

12

NSS

NOT SOLD SEPARAT

RING, Wear

2шт.

13

NSS

NOT SOLD SEPARAT

CUP

1шт.

14

NSS

NOT SOLD SEPARAT

O-RING

1шт.

15

NSS

NOT SOLD SEPARAT

WIPER

1шт.
