(B06-15) - HYDRAULIC CIRCUIT, HORIZONTAL ARM PRIMARY VARIABLE EXTRACTOR

Запчасти Case IH 7000 (B06-15) - HYDRAULIC CIRCUIT, HORIZONTAL ARM PRIMARY VARIABLE EXTRACTOR Hydraulic Components & Circuits

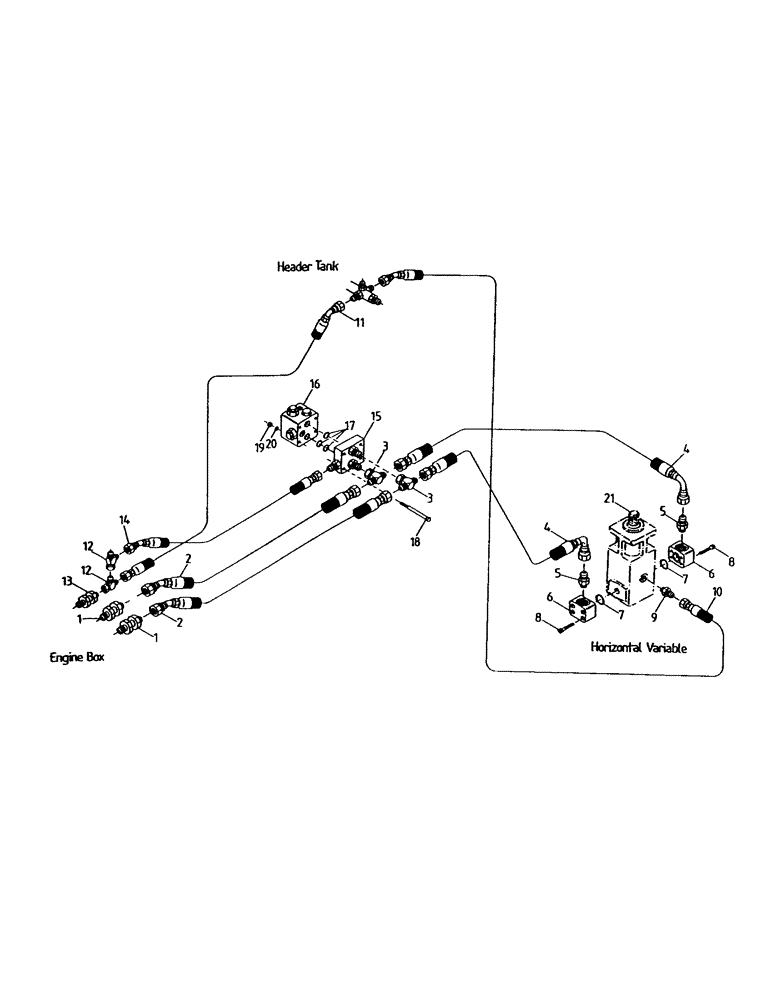

Схема запчастей Case IH 7000 - (B06-15) - HYDRAULIC CIRCUIT, HORIZONTAL ARM PRIMARY VARIABLE EXTRACTOR Hydraulic Components & Circuits
4
8
2
3
18
19
12
12
14
3
21
2
6
6
9
7
5
5
7
4
1
8
20
15
1
17
11
13
16
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400067

HYD CONNECTOR

NIPPLE

1шт.

2

87237202

HOSE

2шт.

3

00408896

TEE

2шт.

4

87235984

HOSE

2шт.

5

00400234

HYD CONNECTOR

NIPPLE

2шт.

6

87234498

ADAPTER

ADAPTOR

2шт.

7

00100022

O-RING

2шт.

8

00604466

SCREW

8шт.

9

00400230

HYD CONNECTOR

NIPPLE

1шт.

10

86315170

HOSE ASSY.

HOSE

1шт.

11

87233584

HOSE

1шт.

12

00404678

TEE

2шт.

13

00400068

HYD CONNECTOR

NIPPLE

1шт.

14

82707700

HOSE

1шт.

15

87237519

VALVE BLOCK

ADAPTOR

1шт.

16

00407188

PUMP, HYDROSTATIC

RELIEF VALVE

1шт.

17

00407157

SEAL KIT

1шт.

18

00606623

BOLT

4шт.

19

00605795

NUT

4шт.

20

00605827

WASHER

4шт.

21

HYDRAULIC MOTOR (Refer to Page B02-85-A)

1шт.
