(B06-41) - HYDRAULIC CIRCUIT (BASECUTTER LIFT 7700), (OPTIONAL MOUNT)

Запчасти Case IH 7700 (B06-41) - HYDRAULIC CIRCUIT (BASECUTTER LIFT 7700), (OPTIONAL MOUNT) Hydraulic Components & Circuits

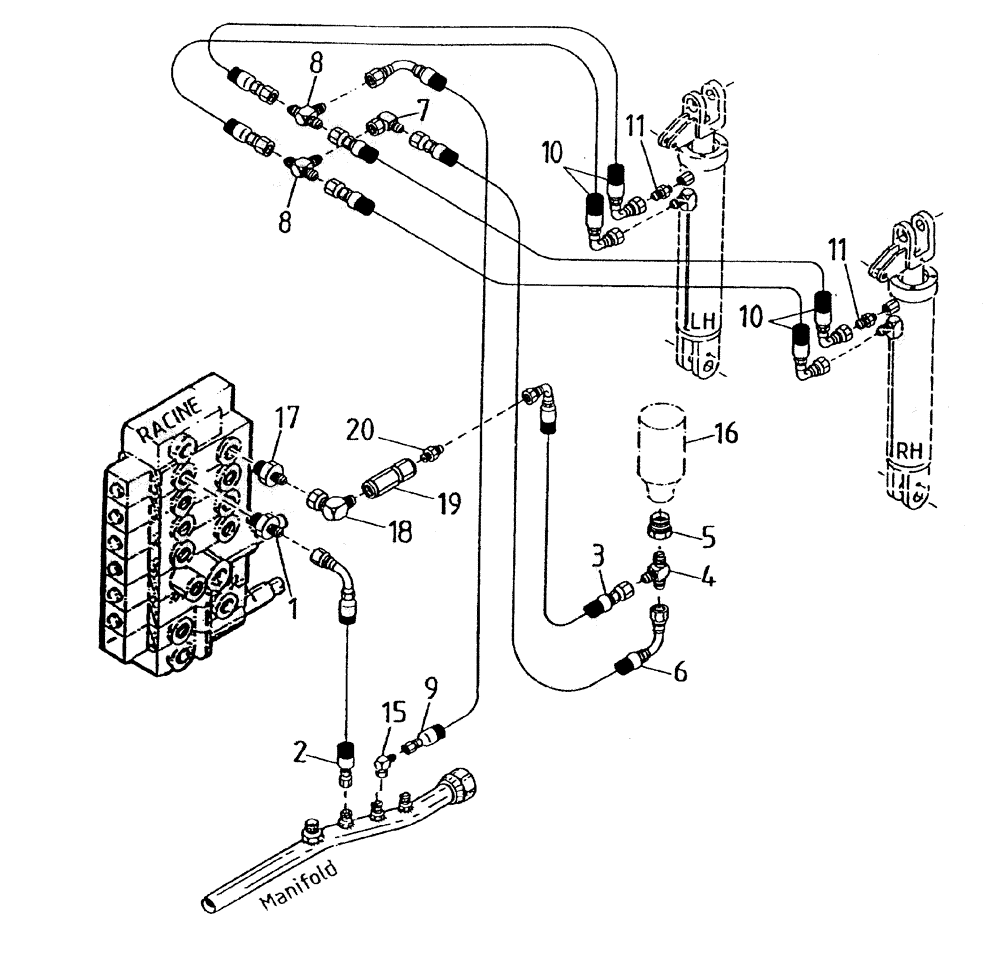

Схема запчастей Case IH 7700 - (B06-41) - HYDRAULIC CIRCUIT (BASECUTTER LIFT 7700), (OPTIONAL MOUNT) Hydraulic Components & Circuits
4
1
20
17
10
11
6
8
11
8
2
16
15
18
19
10
5
9
3
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400073

HYD CONNECTOR

NIPPLE

1шт.

2

87221472

HOSE

1шт.

3

82707800

HOSE

1шт.

4

00407925

TEE

1шт.

5

00407261

BUSHING

BUSH

1шт.

6

82735100

HOSE

1шт.

7

00405078

HYD CONNECTOR

ELBOW

1шт.

8

00408876

TEE

1шт.

9

87234378

HOSE,9.53mm ID x 1520mm L, SAE 100R17

HOSE

1шт.

10

86313838

HOSE ASSY.

4шт.

11

00400165

HYD CONNECTOR

NIPPLE

2шт.

15

00402879

HYD CONNECTOR

ELBOW

1шт.

16

ACCUMULATOR (Refer Figure B04-80)

1шт.

17

00400228

HYD CONNECTOR

NIPPLE

1шт.

18

86312389

HYD CONNECTOR

ELBOW

1шт.

19

87236579

VALVE, CHECK

CHECK VALVE

1шт.

20

00400165

HYD CONNECTOR

NIPPLE

1шт.
