(B05[15A]) - HYDRAULIC SUCTION LINES {125/L10}

Запчасти Case IH 7700 (B05[15A]) - HYDRAULIC SUCTION LINES {125/L10} Hydraulic Components & Circuits

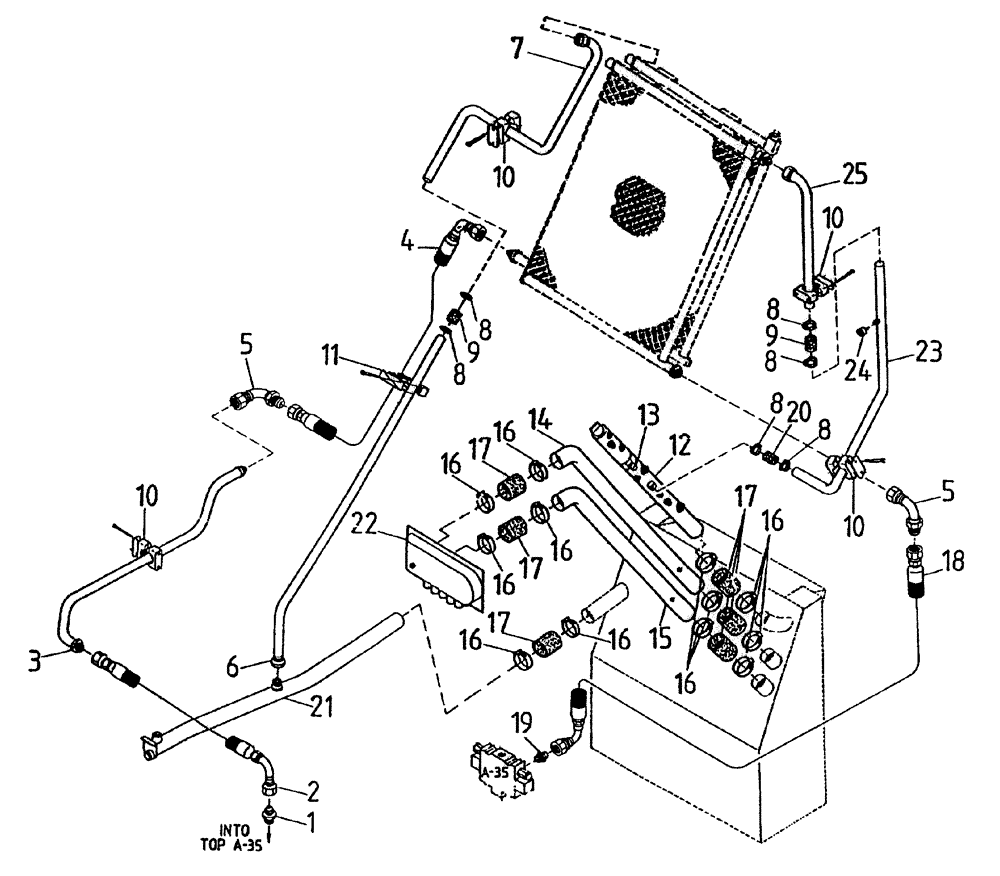

Схема запчастей Case IH 7700 - (B05[15A]) - HYDRAULIC SUCTION LINES {125/L10} Hydraulic Components & Circuits
8
25
7
12
8
21
16
24
3
18
20
17
16
5
10
2
16
10
15
22
8
16
16
17
6
9
19
5
11
17
23
14
16
13
8
16
10
8
1
16
4
17
10
9
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400237

HYD CONNECTOR

NIPPLE

1шт.

2

87224408

HOSE

1шт.

3

87239208

TUBE 125

1шт.

3

87234112

TUBE

L10

1шт.

4

87235689

HOSE

1шт.

5

00408451

HYD CONNECTOR

ELBOW

2шт.

6

87234114

TUBE,1720 mm L

1шт.

7

87241713

TUBE,1.50" OD

1шт.

8

00152128

HOSE CLAMP

10шт.

9

87227201

HOSE,38.10 mm ID x 240.00 mm

2шт.

10

00408313

CLAMP

4шт.

11

00408289

ASSEMBLY

CLAMP

1шт.

12

87231730

VENT MANIFOLD

1шт.

13

VALVE hydraulic relief, refer to Figure B04[70A]

1шт.

14

87157000

TUBE

1шт.

15

86766001

TUBE

TUBE

1шт.

16

00135785

HOSE CLAMP

12шт.

17

86475800

HOSE,76.20 mm ID x 150.00 mm

6шт.

18

87241750

HOSE

1шт.

19

00400235

HYD CONNECTOR

NIPPLE

1шт.

20

86312272

HOSE,38.10 mm ID x 110.00 mm

1шт.

21

87235203

VENT MANIFOLD

1шт.

22

87234729

TANK, commercial

1шт.

22

87227229

TANK, HYDRAULIC OIL

Hagglunds

1шт.

23

87241997

TUBE,1.50" OD

1шт.

24

00181094

THERMOSTATIC SWITCH

1шт.

25

87241718

TUBE,1.50" OD

1шт.
