(B05[47A]) - HYDRAULIC CIRCUIT {HAGGLUNDS}

Запчасти Case IH 7700 (B05[47A]) - HYDRAULIC CIRCUIT {HAGGLUNDS} Hydraulic Components & Circuits

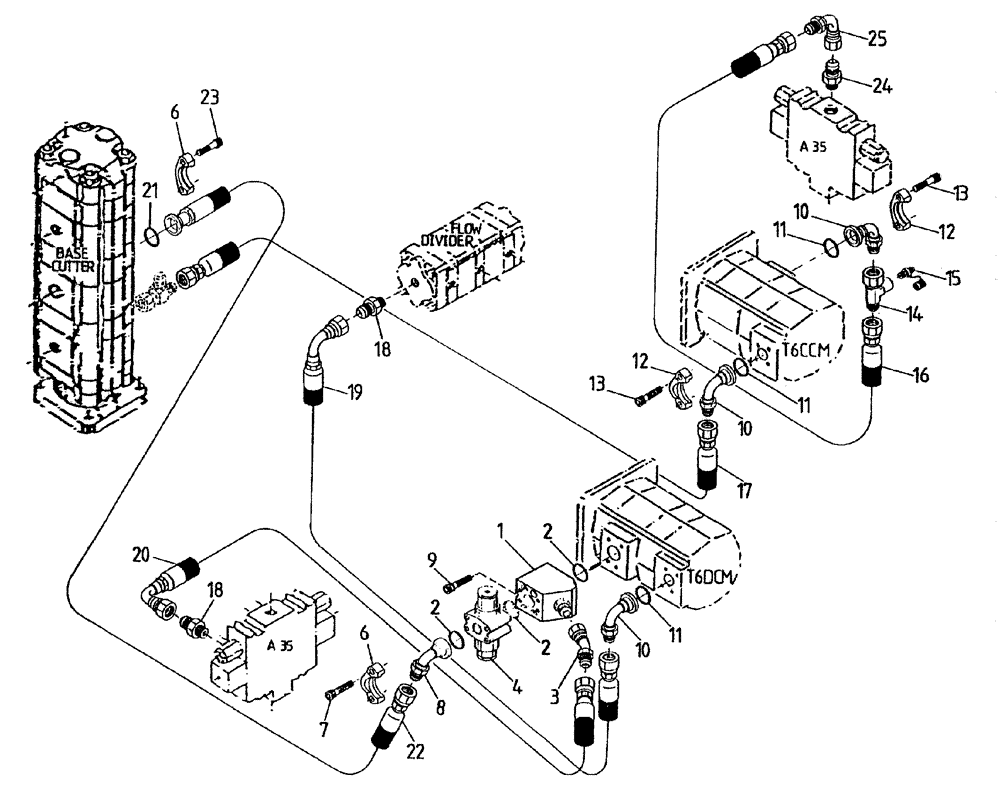

Схема запчастей Case IH 7700 - (B05[47A]) - HYDRAULIC CIRCUIT {HAGGLUNDS} Hydraulic Components & Circuits
20
11
10
17
11
10
6
7
18
25
9
23
19
21
2
18
4
15
3
14
2
6
13
10
22
16
1
24
2
12
12
11
13
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87227243

ADAPTER

1шт.

2

00100026

O-RING

3шт.

3

00407240

HYD CONNECTOR

BEND

1шт.

4

VALVE hydraulic shuttle, refer to Figure B04[40A]

1шт.

6

00400152

SPECIAL CLAMP

2шт.

7

00608212

BOLT

SCREW

4шт.

8

87243614

HYD CONNECTOR

BEND

1шт.

9

00608193

SCREW

4шт.

10

00403854

HYD CONNECTOR

BEND

3шт.

11

00100024

O-RING

3шт.

12

00400151

SPECIAL CLAMP

3шт.

13

00604462

SCREW

12шт.

14

87243615

TEE

1шт.

15

00405498

SCREW ON COUPLING

test point

1шт.

16

86830700

HOSE

1шт.

17

82730600

HOSE

HOSE

1шт.

18

00400234

HYD CONNECTOR

NIPPLE

2шт.

19

86306683

HOSE

HOSE

1шт.

20

81680400

HOSE ASSY.

1шт.

21

00100103

O-RING

1шт.

22

87244010

HOSE

1шт.

23

00604535

SCREW

4шт.

24

00400236

HYD CONNECTOR

NIPPLE

1шт.

25

00403944

HYD CONNECTOR

BEND

1шт.
