(A03-05) - SIDETRIM KNIVES, HYDRAULICALLY ADJUSTABLE

Запчасти Case IH 7700 (A03-05) - SIDETRIM KNIVES, HYDRAULICALLY ADJUSTABLE Mainframe & Functioning Components

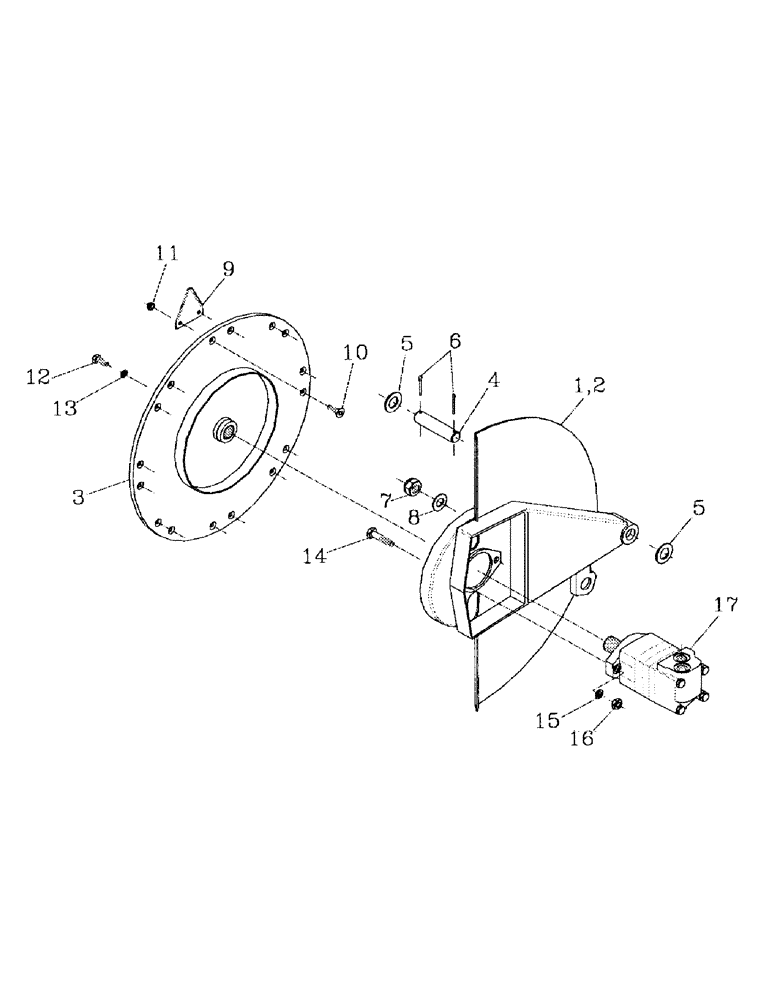

Схема запчастей Case IH 7700 - (A03-05) - SIDETRIM KNIVES, HYDRAULICALLY ADJUSTABLE Mainframe & Functioning Components
5
17
12
14
6
9
11
3
4
13
8
2
1
10
5
15
7
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87250193

BRACKET

MOUNT (LH)

1шт.

2

87250006

MOUNTING PARTS

MOUNT (RH)

1шт.

3

87217492

HUB

2шт.

4

87250012

PIN,25mm OD x 109mm L

2шт.

5

00605814

WASHER

4шт.

6

SA040040

COTTER PIN

SPLIT PIN

4шт.

7

00606018

LOCK NUT

NUT

2шт.

8

00605812

WASHER

2шт.

9

87213869

BLADE

16шт.

10

00605373

SCREW

32шт.

11

00605998

LOCK NUT

NUT

32шт.

12

00601499

BOLT

2шт.

13

00605827

WASHER

2шт.

14

FM112050

BOLT

4шт.

15

WB120000

WASHER

4шт.

16

NJ112000

NUT

4шт.

17

HYDRAULIC MOTOR (Refer Page B03-05-A)

1шт.
