(B06[21]) - HYDRAULIC CIRCUIT {STANDARD TOPPER} W/OUT SIDETRIM

Запчасти Case IH 7700 (B06[21]) - HYDRAULIC CIRCUIT {STANDARD TOPPER} W/OUT SIDETRIM Hydraulic Components & Circuits

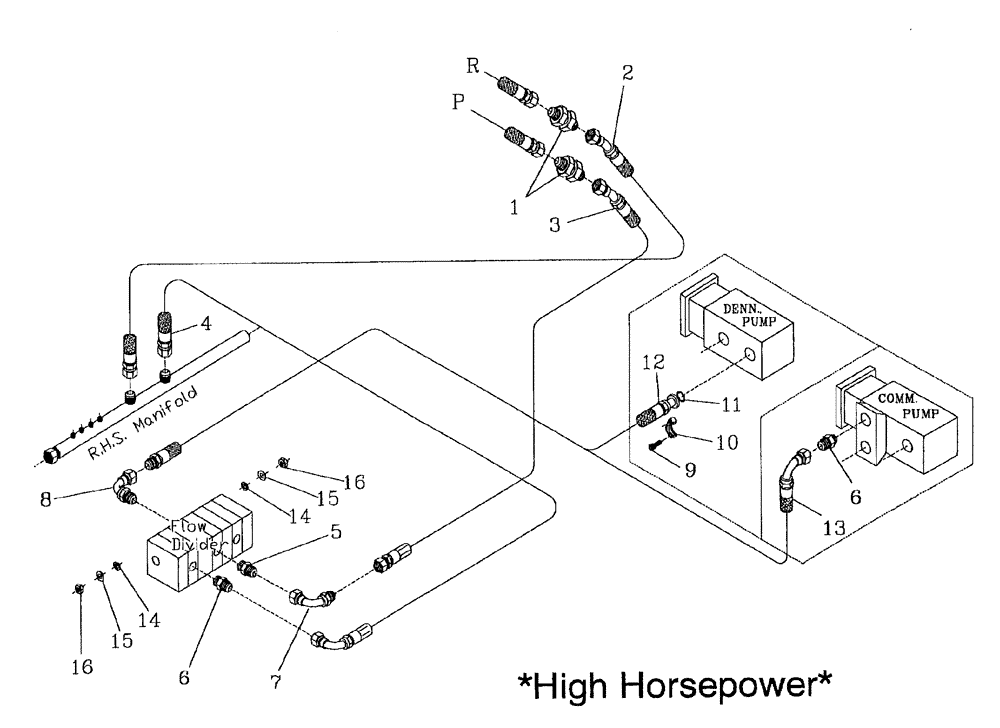

Схема запчастей Case IH 7700 - (B06[21]) - HYDRAULIC CIRCUIT {STANDARD TOPPER} W/OUT SIDETRIM Hydraulic Components & Circuits
16
1
6
15
14
9
7
3
5
12
8
4
13
14
10
15
6
16
2
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400067

HYD CONNECTOR

NIPPLE

2шт.

2

87254533

HOSE,25.4mm ID x 1800mm L, SAE 100R17

HOSE

1шт.

3

82720600

HOSE,25.4mm ID x 1170mm L, SAE 100R17

HOSE

1шт.

4

87240576

HOSE

1шт.

5

00400232

HYD CONNECTOR

NIPPLE

1шт.

6

00400234

HYD CONNECTOR

NIPPLE

2шт.

7

00403944

HYD CONNECTOR

BEND

1шт.

8

00409889

HYD CONNECTOR

BEND

1шт.

9

00604462

SCREW

4шт.

10

00400151

SPECIAL CLAMP

1шт.

11

00100024

O-RING

1шт.

12

87254839

HOSE

1шт.

13

87252510

HOSE ASSY.

1шт.

14

00605811

WASHER

4шт.

15

00605831

WASHER

4шт.

16

00605798

NUT

4шт.
