(A11[02]) - HOOD/COVERS/INSULATION/MATS

Запчасти Case IH 7700 (A11[02]) - HOOD/COVERS/INSULATION/MATS Mainframe & Functioning Components

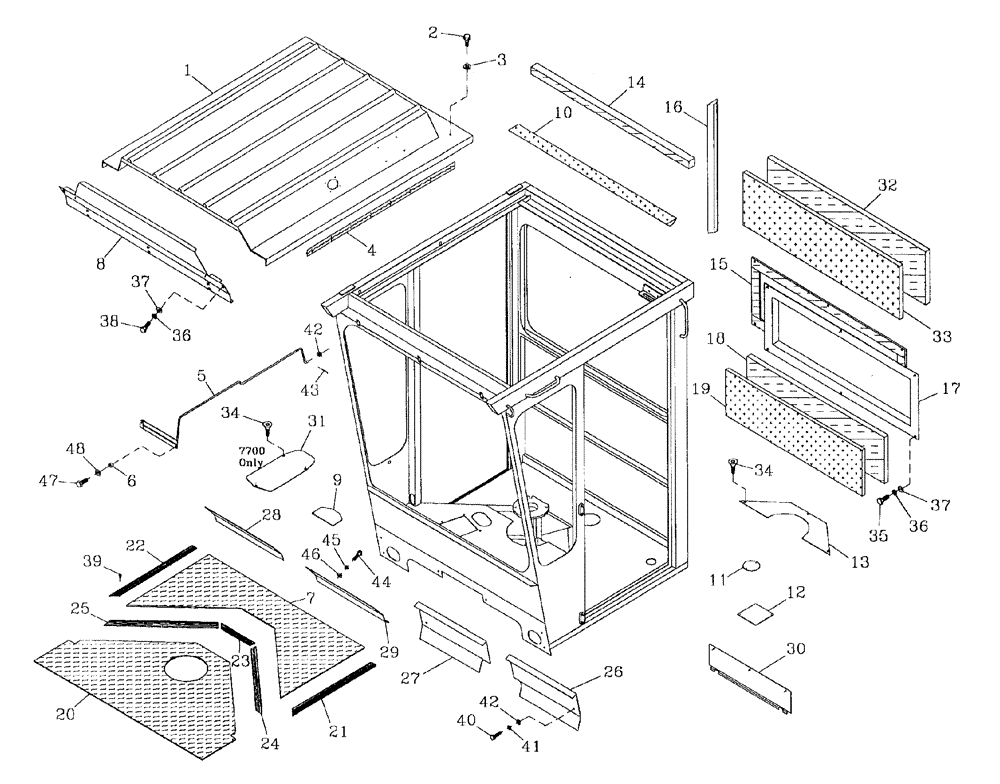

Схема запчастей Case IH 7700 - (A11[02]) - HOOD/COVERS/INSULATION/MATS Mainframe & Functioning Components
26
11
12
47
3
38
1
41
30
2
36
4
40
17
31
7
34
37
39
44
15
45
25
21
14
33
18
5
20
8
32
42
35
24
22
6
46
13
10
42
37
9
28
19
34
23
48
16
43
36
27
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87214809

CAB

HOOD

1шт.

2

00608169

SCREW

2шт.

3

00180407

MOUNTING PARTS

WASHER

2шт.

4

87017600

HINGE,M6 x 30

1шт.

5

87217143

STAY

STAY

1шт.

6

86310498

SLEEVE

SPACER

1шт.

7

87252041

CAB FLOOR

MAT [rear]

1шт.

8

87255710

GUARD

1шт.

9

87239746

COVER

COVER [reservoir]

1шт.

10

87252494

FOAM INSULATION

2шт.

11

87240847

COVER

COVER [mount]

4шт.

12

87232466

COVER PLATE

[fuel sender]

1шт.

13

87237866

COVER ASSY

1шт.

14

87252493

CAB BODY

FOAM

1шт.

15

00154278

RUBBER

1шт.

16

87252495

FOAM INSULATION

2шт.

17

87025300

PLUG

PANEL

1шт.

18

87242696

FOAM INSULATION

backing

1шт.

19

87215637

FOAM INSULATION

1шт.

20

87252040

CAB FLOOR

MAT [front]

1шт.

21

87239295

DOOR SILL MOULDING

TRIM

1шт.

22

87239294

DOOR SILL MOULDING

TRIM

1шт.

23

87239293

DOOR SILL MOULDING

TRIM

1шт.

24

87239292

DOOR SILL MOULDING

TRIM

1шт.

25

87239291

DOOR SILL MOULDING

TRIM

1шт.

26

87247255

PANEL

SPOILER

1шт.

27

87247254

PANEL

SPOILER

1шт.

28

87253128

PLATE

PROTECTOR

1шт.

29

87253129

PLATE

PROTECTOR

1шт.

30

87248242

COVER ASSY

2шт.

31

87247681

COVER

COVER

1шт.

32

87248244

FOAM INSULATION

BACKING

1шт.

33

87248245

FOAM INSULATION

1шт.

34

FD108020

SCREW,Flat Hd, Csk, M8 x 1.25 x 20mm

6шт.

35

FA110025

BOLT

6шт.

36

WB100000

WASHER

8шт.

37

WA100000

WASHER

8шт.

38

FA110020

BOLT

2шт.

39

00607710

SCREW

18шт.

40

FA108020

BOLT

6шт.

41

WB080000

WASHER

6шт.

42

WA080000

WASHER

7шт.

43

SA016020

COTTER PIN

1шт.

44

FA106025

BOLT

4шт.

45

WB060000

SPRING WASHER

4шт.

46

WA060000

WASHER

4шт.

47

00601495

BOLT

1шт.

48

00608041

WASHER

1шт.
