(C03[03]) - AIR CLEANER {125/M11/3306}

Запчасти Case IH 7700 (C03[03]) - AIR CLEANER {125/M11/3306} Engine & Engine Attachments

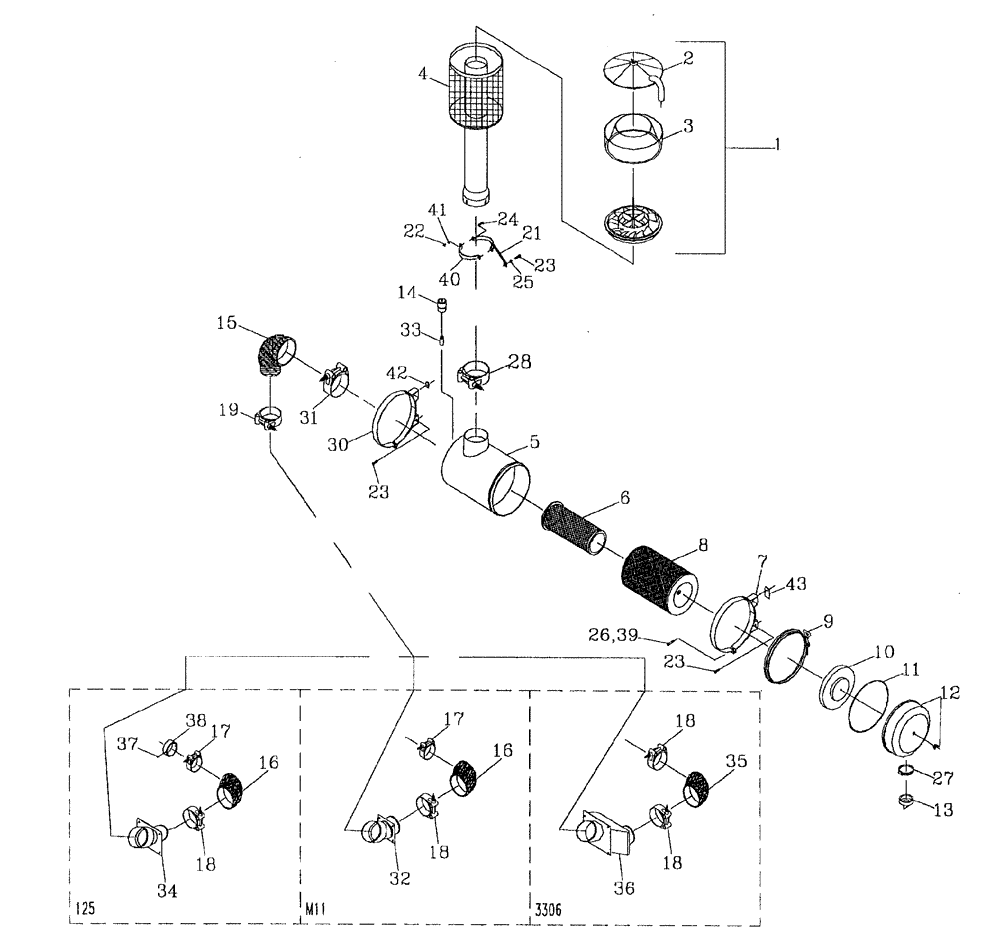

Схема запчастей Case IH 7700 - (C03[03]) - AIR CLEANER {125/M11/3306} Engine & Engine Attachments
10
5
7
37
26
31
28
3
30
9
35
8
16
18
16
38
13
23
12
39
2
42
18
11
40
23
43
34
15
6
1
18
19
36
41
4
18
14
32
21
25
24
17
22
23
33
27
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00133299

AIR PRE-CLEANER ASSY

1шт.

2

87251493

TUBE

1шт.

3

00135975

BOWL

1шт.

4

87256170

PRECLEANER

PRE-SCREENER

1шт.

5

00180863

AIR CLEANER

ELEMENT and BODY

1шт.

6

00180936

AIR FILTER

ELEMENT

1шт.

7

00180865

BRACKET

BAND

1шт.

8

00180935

AIR FILTER

ELEMENT

1шт.

9

00181025

CLAMP

1шт.

10

00181027

BAFFLE ASSY.

1шт.

11

00181026

O-RING

1шт.

12

00181028

CUP

1шт.

12

00181171

WING NUT

1шт.

13

00131232

VALVE

1шт.

14

00132790

INDICATOR

1шт.

15

00180864

TUBE

ELBOW

1шт.

16

00180661

ELBOW

1шт.

17

00607783

HOSE CLAMP

1шт.

18

00607784

HOSE CLAMP

1шт.

19

00180893

CLAMP

1шт.

21

87255707

SUPPORT

1шт.

22

NA108000

NUT

2шт.

23

FA110025

BOLT

5шт.

24

FA108025

BOLT

1шт.

25

WB100000

WASHER

1шт.

26

FC110050

SCREW,M10 x 1.5 x 50mm

2шт.

27

00152132

HOSE CLAMP

1шт.

28

00180886

CLAMP

1шт.

30

87237033

CLAMP

BAND

1шт.

31

00180894

CLAMP

1шт.

32

87236750

ADAPTER

1шт.

33

00180534

ADAPTER

EXTENSION

1шт.

34

87239913

AIR INTAKE TUBE,127 mm, 152 mm OD x 129, 130 mm L

ADAPTOR

1шт.

35

00131545

ELBOW

1шт.

36

87242498

ADAPTER

1шт.

37

00605057

SCREW

2шт.

38

87238193

PIPE FITTING

ADAPTOR

1шт.

39

NC110000

NUT

2шт.

40

87255708

PIPE CLAMP

1шт.

41

WB080000

WASHER

2шт.

42

87255789

SPACER, RING

1шт.

43

87255788

SPACER, RING

3шт.
