(A11[02]) - CABIN TRIM AND COVERS

Запчасти Case IH 7700 (A11[02]) - CABIN TRIM AND COVERS Mainframe & Functioning Components

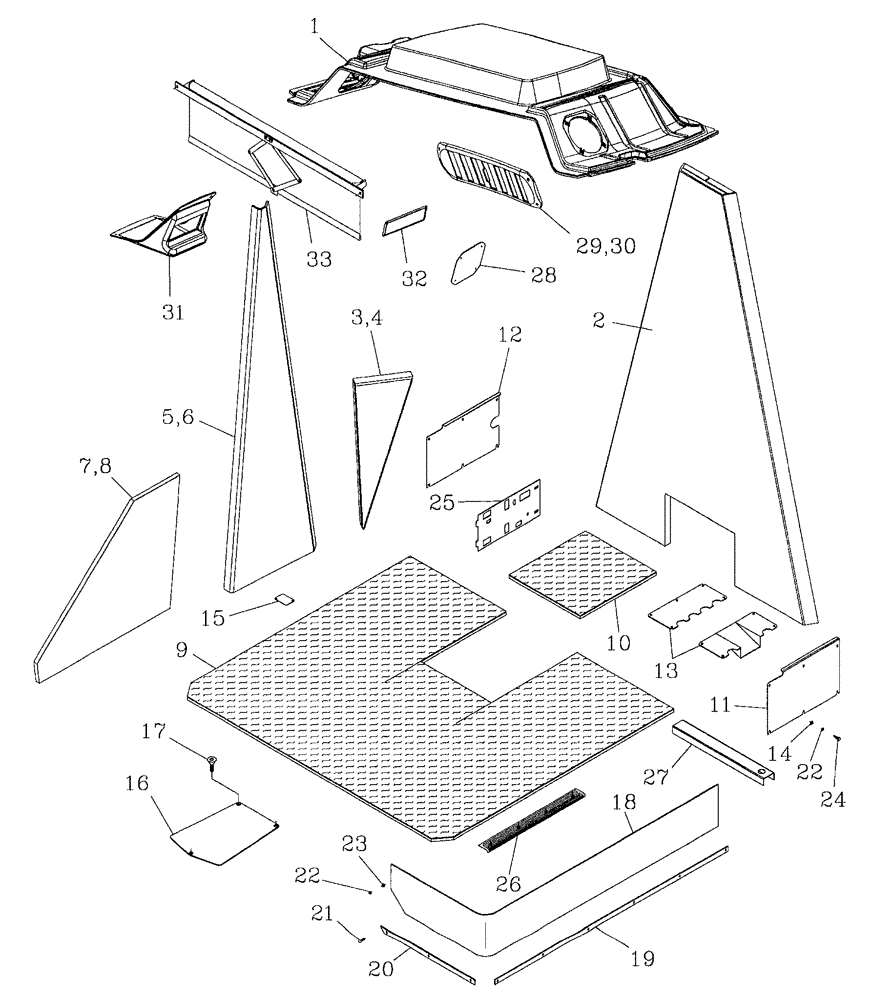

Схема запчастей Case IH 7700 - (A11[02]) - CABIN TRIM AND COVERS Mainframe & Functioning Components
2
17
14
9
4
22
29
19
13
8
22
6
24
30
20
28
12
3
1
18
21
16
11
33
15
10
31
26
23
32
27
25
7
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

305606A1

PADDING

PANEL, Roof

1шт.

2

377074A1

TRIM PANEL

Rear

1шт.

3

377075A1

TRIM PANEL

PANEL, (RH Side)

1шт.

4

377076A1

TRIM PANEL

PANEL, [LH Side]

1шт.

5

377077A1

TRIM PANEL

TRIM, [RH Post]

1шт.

6

377078A1

TRIM PANEL

TRIM, [LH Post]

1шт.

7

377623A1

TRIM PANEL

PANEL, [RH Door]

1шт.

8

377624A1

TRIM PANEL

PANEL, [LH Door]

1шт.

9

377079A1

CAB FLOOR

MAT

1шт.

10

377080A1

SPARE PART

MAT, Rear

1шт.

11

377252A1

COVER

COVER

1шт.

12

381187A1

COVER ASSY

1шт.

13

376457A1

COVER

COVER, Electric Cabin

1шт.

13

389990A1

COVER

COVER, Mechanical Cabin

1шт.

14

WA060000

WASHER

8шт.

15

379620A1

COVER

COVER

1шт.

7700

1шт.

16

379619A1

COVER

COVER

1шт.

7700

1шт.

17

FD108020

SCREW,Flat Hd, Csk, M8 x 1.25 x 20mm

3шт.

18

368189A1

PANEL

Skirt

2шт.

19

368190A1

MOUNTING PARTS

Strip

2шт.

20

368191A1

MOUNTING PARTS

Strip

2шт.

21

FL106016

SCREW,Btn Skt Hd, M6 x 16mm

18шт.

22

WB060000

SPRING WASHER

33шт.

23

NA106000

NUT

18шт.

24

FA106012

BOLT

15шт.

25

376458A1

DECAL

MOUNT

1шт.

26

369608A1

TRIM PANEL

2шт.

26

608248

SCREW

8шт.

27

377253A1

COVER

COVER

1шт.

28

389440A1

COVER

COVER

2шт.

29

195282A4

GRILLE ASSY

1шт.

30

253210A1

FILTER

1шт.

31

196097A2

BRACKET

Housing

1шт.

32

1535219C1

COVER

Cover

1шт.

33

225931A1

SUNSHADE

Visor

1шт.
