(C09[04]) - REAR LIGHTS, OPTION

Запчасти Case IH 7700 (C09[04]) - REAR LIGHTS,OPTION Engine & Engine Attachments

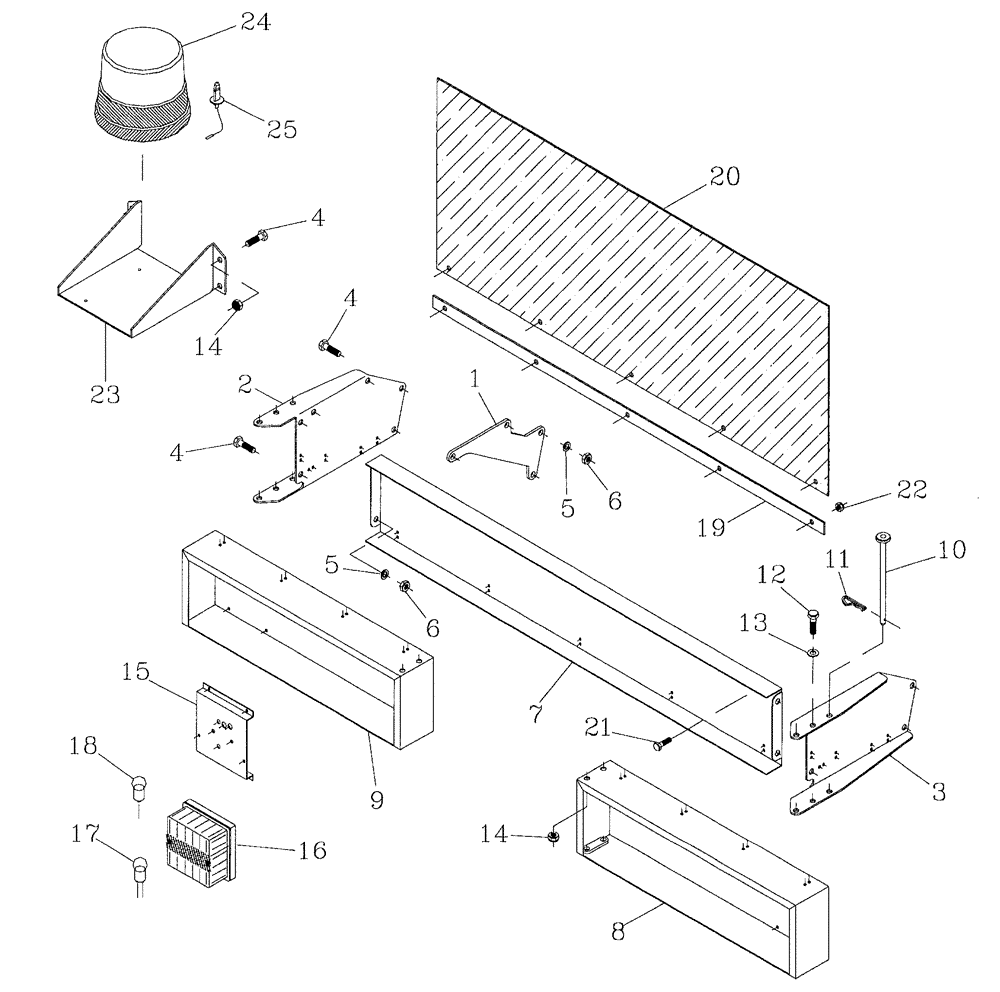

Схема запчастей Case IH 7700 - (C09[04]) - REAR LIGHTS, OPTION Engine & Engine Attachments
20
12
14
10
2
13
23
19
4
6
18
21
4
15
8
22
3
11
6
4
5
14
5
1
7
9
24
17
16
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87255310

MOUNTING PARTS

Bracket

2шт.

2

87255301

MOUNTING PARTS

[LH]

1шт.

3

87255302

MOUNT, [RH]

1шт.

4

FA110020

BOLT

16шт.

5

WB100000

WASHER

12шт.

6

NA110000

NUT

12шт.

7

87255303

MOUNT

1шт.

8

87256889

MOUNTING PARTS

MOUNT, [RH]

1шт.

9

87256888

MOUNTING PARTS

MOUNT, [LH]

1шт.

10

87255298

PIN

PIN

2шт.

11

00180876

PLUG

Clip

2шт.

12

FA110025

BOLT

4шт.

13

WA100000

WASHER

4шт.

14

NC110000

NUT

8шт.

15

87257182

MOUNTING PARTS

MOUNT

2шт.

16

00137584

LAMP, TAIL

LIGHT, TAIL [Stop, Tail, lndicator

2шт.

17

00138691

BULB

Globe, Stop, Tail

2шт.

18

00138692

BULB

Globe, Indicator

2шт.

19

87256887

CLAMP

CLAMP

1шт.

20

87256886

COVER

COVER

1шт.

21

FA108020

BOLT

5шт.

22

NC108000

NUT

5шт.

23

87255280

MOUNT

1шт.

24

375621A1

LIGHT

1шт.

25

409285A1

BULB

Globe

1шт.
