(B10[01]) - HYDRAULIC CIRCUIT {Oil Cooler}

Запчасти Case IH 7700 (B10[01]) - HYDRAULIC CIRCUIT {Oil Cooler} Hydraulic Components & Circuits

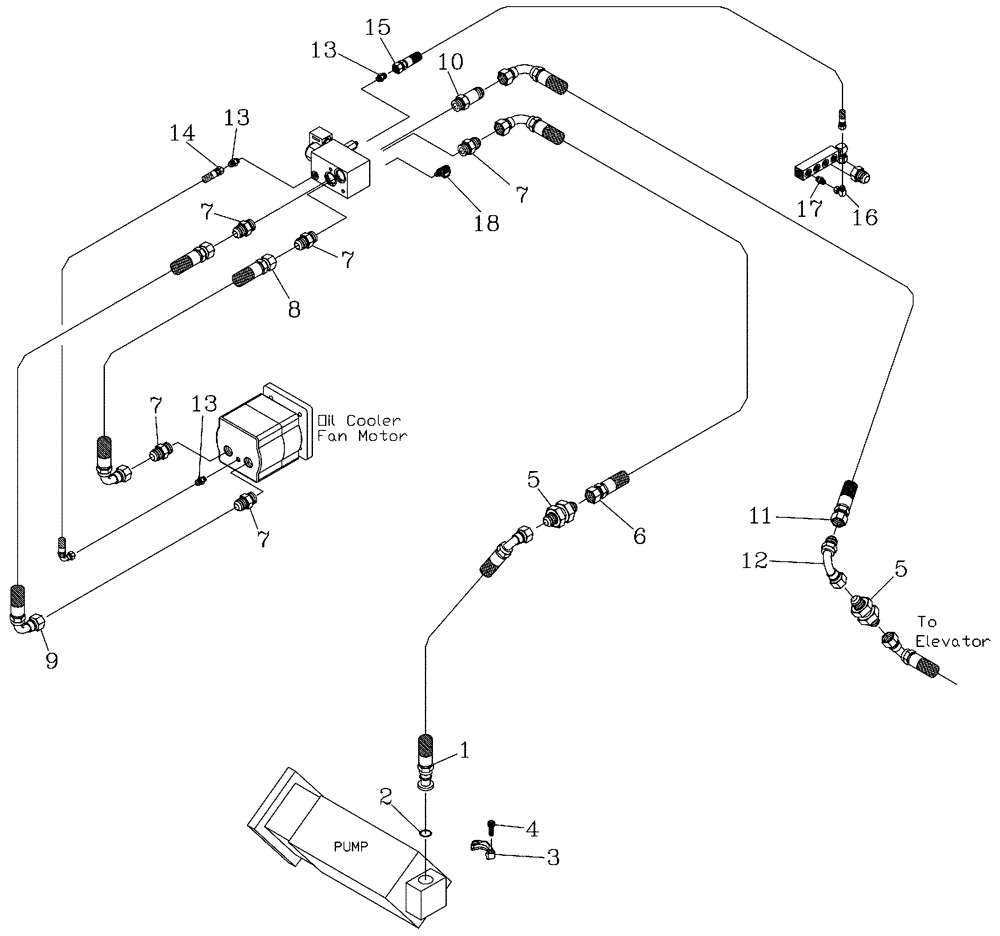

Схема запчастей Case IH 7700 - (B10[01]) - HYDRAULIC CIRCUIT {Oil Cooler} Hydraulic Components & Circuits
8
7
7
2
7
7
7
14
16
5
5
10
4
11
15
13
18
9
13
3
13
6
12
1
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

395836A1

HOSE,25.4mm ID x 1050mm L, SAE 100R12

1шт.

2

00100024

O-RING

1шт.

3

00400151

SPECIAL CLAMP

Pair

1шт.

4

00604462

SCREW

4шт.

5

00400067

HYD CONNECTOR

B/H Nipple

1шт.

6

87165200

HOSE

1шт.

7

00400234

HYD CONNECTOR

Nipple

5шт.

8

87254573

HOSE

1шт.

9

86301847

HOSE ASSY.

1шт.

10

00409816

ADAPTER

Nipple

1шт.

1

86330800

HOSE

1шт.

12

00403944

HYD CONNECTOR

Bend

1шт.

13

00400225

LUBE NIPPLE

NIPPLE

3шт.

14

87416628

HOSE

HOSE

1шт.

15

86853000

HOSE

1шт.

16

00402879

HYD CONNECTOR

Elbow

1шт.

17

00400223

HYD CONNECTOR

Nipple

3шт.

18

00405498

SCREW ON COUPLING

Test Point

1шт.
