(A11[01]) - CABIN/GLASS/DOORS/RUBBER/MIRRORS

Запчасти Case IH 7700 (A11[01]) - CABIN/GLASS/DOORS/RUBBER/MIRRORS Mainframe & Functioning Components

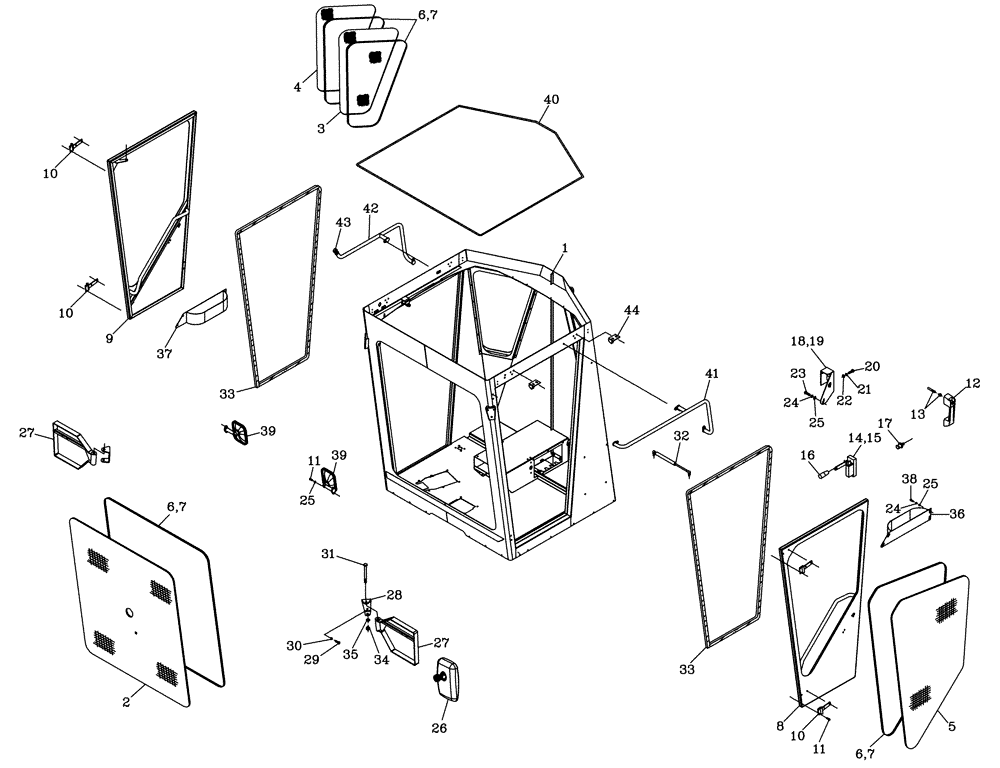

Схема запчастей Case IH 7700 - (A11[01]) - CABIN/GLASS/DOORS/RUBBER/MIRRORS Mainframe & Functioning Components
10
44
25
18
7
41
30
4
27
37
19
33
20
10
8
15
6
42
43
38
28
31
10
1
2
39
24
25
13
34
3
9
32
14
23
7
22
16
33
6
17
25
29
7
36
27
35
39
6
5
24
11
26
12
21
11
40
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

376911A1

ASSEMBLY

CABIN

1шт.

2

365907A1

CAB GLASS

1шт.

3

365909A1

CAB GLASS

inside

2шт.

4

365908A1

CAB GLASS

outside

2шт.

5

365910A1

CAB GLASS

2шт.

6

00134800

RUBBER

1шт.

7

00131730

SEALING STRIP

LOCK

1шт.

8

362064A1

DOOR ASSY.

L.H.

1шт.

9

362061A1

DOOR ASSY.

R.H.

1шт.

10

377069A1

HINGE

4шт.

11

FW106016

SCREW,Btn Skt Hd, M6 x 16mm

20шт.

12

00181041

HANDLE

2шт.

13

87252492

STUD

2шт.

14

00181040

LATCH

L.H.

1шт.

15

00181039

LATCH

R.H.

1шт.

16

00404670

KNOB

2шт.

17

00181042

ADAPTER

BOLT striker

2шт.

18

363106A1

PLATE

MOUNT, L.H.

1шт.

19

363105A1

PLATE

MOUNT, R.H.

1шт.

20

00601493

BOLT

8шт.

21

00605825

WASHER

8шт.

22

00605806

WASHER

8шт.

23

FA106020

BOLT

8шт.

24

WB060000

SPRING WASHER

16шт.

25

WA060000

WASHER

20шт.

26

297017A1

MIRROR

2шт.

REPLACEMENT GLASS FOR MIRROR 324437A1

1шт.

27

379346A1

MOUNTING PARTS

2шт.

28

379345A1

MOUNTING PARTS

2шт.

29

FA108020

BOLT

6шт.

30

WB080000

WASHER

6шт.

31

FA112130

BOLT

BOLT

2шт.

32

00182161

GAS STRUT

2шт.

33

00135872

SOFT TRIM

PINCHWELD RUBBER

1шт.

34

NC112000

NUT

2шт.

35

WA120000

WASHER

2шт.

36

377933A1

POCKET

POCKET, L.H.

1шт.

37

377935A1

RH CAB DOOR

POCKET, R.H.

1шт.

38

FL106010

SCREW,Btn Skt Hd, M6 x 10mm

BOLT

8шт.

39

235992A1

MIRROR

2шт.

40

377083A1

SEAL

PINCHWELD

1шт.

41

413208A1

HANDRAIL

LH

1шт.

42

411684A1

HANDRAIL

RH

1шт.

43

413210A1

ASSEMBLY

ROD END

1шт.

44

87405261

BRACKET

2шт.
