(A11[02]) - CABIN TRIM and COVERS

Запчасти Case IH 7700 (A11[02]) - CABIN TRIM and COVERS Mainframe & Functioning Components

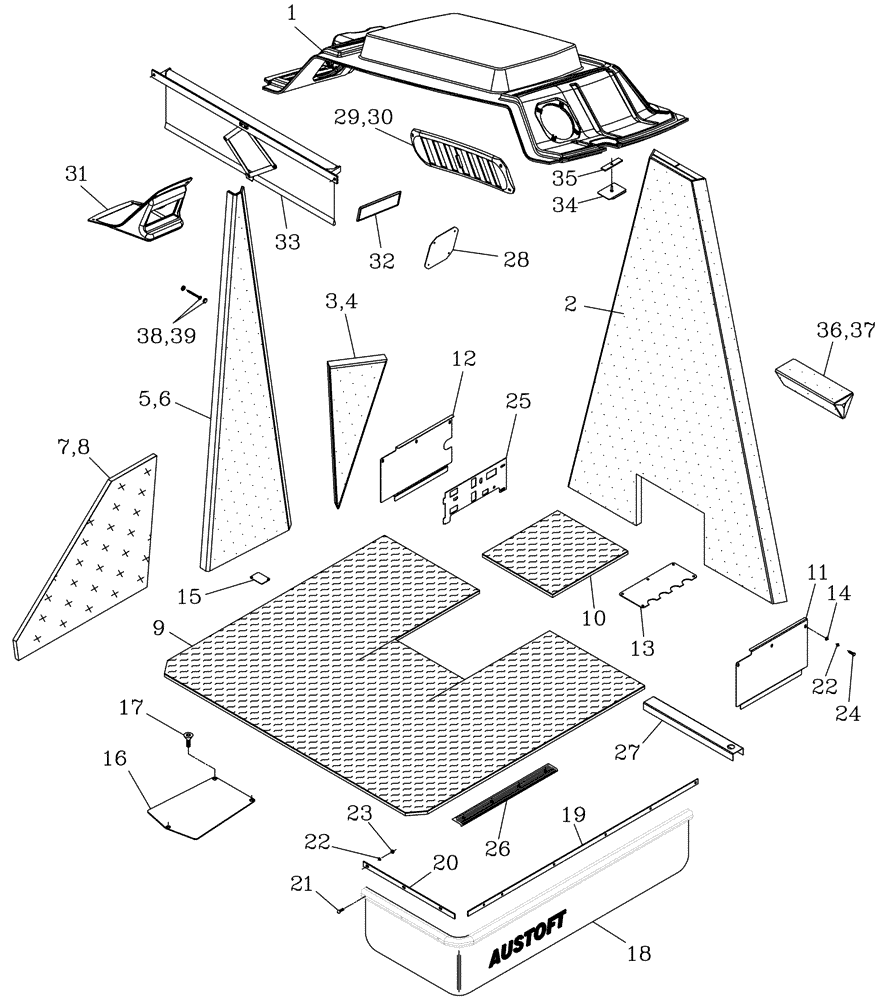

Схема запчастей Case IH 7700 - (A11[02]) - CABIN TRIM and COVERS Mainframe & Functioning Components
5
33
27
22
12
26
30
1
32
2
8
24
13
9
21
36
11
7
20
37
39
19
29
22
17
31
4
38
18
25
14
6
3
10
15
34
23
16
28
35
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

305606A2

LINING

PANEL roof

1шт.

2

377074A1

TRIM PANEL

rear

1шт.

3

377075A1

TRIM PANEL

PANEL, R.H. side

1шт.

4

377076A1

TRIM PANEL

PANEL, L.H. side

1шт.

5

377077A1

TRIM PANEL

TRIM, R.H. post

1шт.

6

377078A1

TRIM PANEL

TRIM, L.H. post

1шт.

7

377623A1

TRIM PANEL

PANEL, R.H. door

1шт.

8

377624A1

TRIM PANEL

PANEL, L.H. door

1шт.

9

377079A1

CAB FLOOR

MAT

1шт.

10

377080A1

SPARE PART

MAT rear

1шт.

11

400518A1

COVER

COVER

1шт.

12

400519A1

COVER

COVER

1шт.

13

376457A1

COVER

COVER electric cabin

1шт.

14

WA060000

WASHER

8шт.

15

379620A1

COVER

COVER, model 7700

1шт.

16

379619A1

COVER

COVER, model 7700

1шт.

17

FV108020

SCREW,Btn Flg, M8 x 20mm

3шт.

18

87410270

SKIRT

SKIRT

1шт.

19

87420902

CLAMP

STRIP

2шт.

20

87420903

CLAMP

STRIP

2шт.

21

FL106016

SCREW,Btn Skt Hd, M6 x 16mm

18шт.

22

WB060000

SPRING WASHER

33шт.

23

NA106000

NUT

18шт.

24

FA106012

BOLT

15шт.

25

390662A1

BRACKET

MOUNT

1шт.

26

369608A1

TRIM PANEL

2шт.

26

00608248

SCREW

SCREW

8шт.

27

377253A1

COVER

COVER

1шт.

28

389440A1

COVER

COVER

2шт.

29

195282A4

GRILLE ASSY

1шт.

30

253210A1

FILTER

1шт.

31

196097A2

BRACKET

HOUSING

1шт.

32

1535219C1

COVER

COVER

1шт.

33

225931A1

SUNSHADE

VISOR

1шт.

34

390481A1

FILLER

FILLER

1шт.

35

390480A1

CLAMP

CLAMP PLATE

1шт.

36

444344A1

SEAL

TRIM [RH Rear Glass]

1шт.

37

444345A1

LENS

TRIM [LH Rear Glass]

1шт.

38

387118A1

SCREW

10шт.

39

387119A1

RETAINER

10шт.
