(A11.03[01]) - Cabin Roof and Lights

Запчасти Case IH 7700 (A11.03[01]) - Cabin Roof and Lights (90) - PLATFORM, CAB, BODYWORK AND DECALS

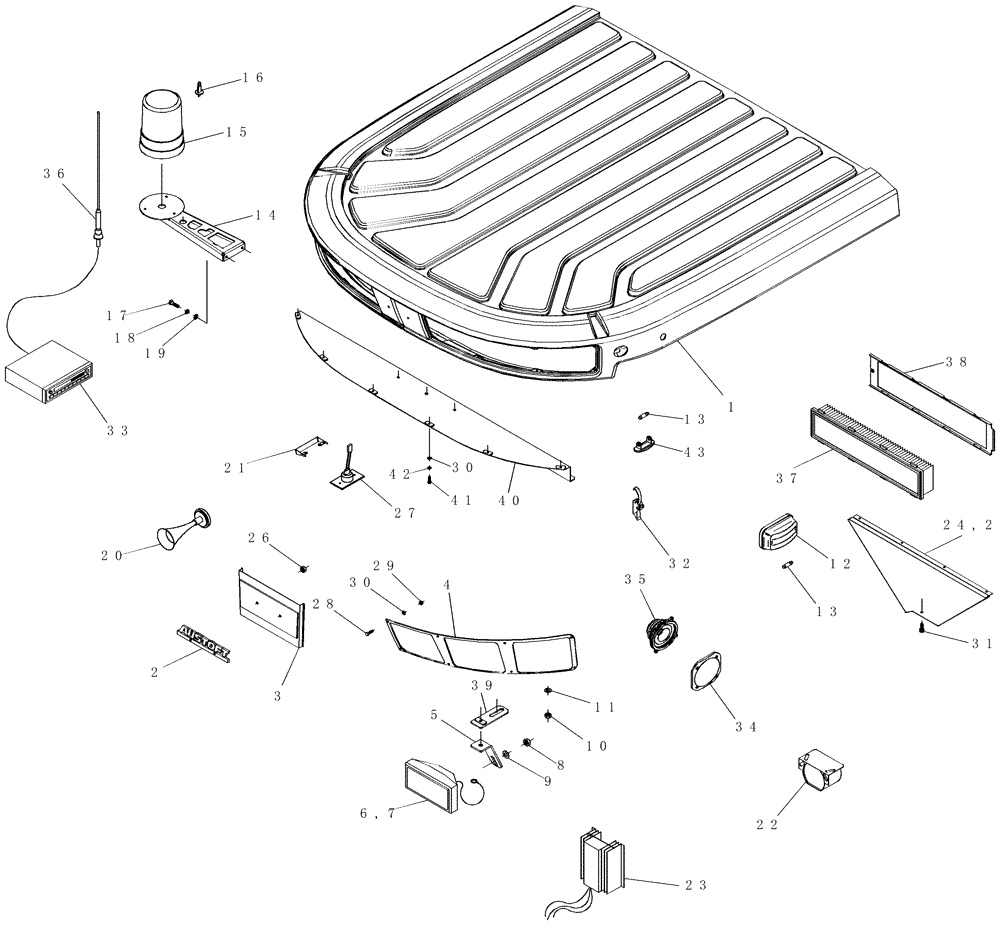

Схема запчастей Case IH 7700 - (A11.03[01]) - Cabin Roof and Lights (90) - PLATFORM, CAB, BODYWORK AND DECALS
11
40
9
17
37
29
4
15
2
30
28
10
12
5
26
18
23
13
20
30
3
33
8
14
13
21
35
43
36
42
27
31
38
34
1
19
32
41
39
22
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

375826A1

ROOF

1шт.

2

186882A1

EMBLEM CASE/IH

1шт.

3

232846A2

COVER

1шт.

4

367025A1

BEZEL

2шт.

5

444571A1

MOUNTING PARTS

6шт.

6

198194

6шт.

7

198219

SHIELD

6шт.

8

605797

6шт.

9

605810

SHAFT

SPARE PART SHAFT

6шт.

10

NA110000

NUT

6шт.

11

WA100000

WASHER

6шт.

12

138850

2шт.

13

134285

SPARE PART

4шт.

14

411688A1

BRACKET

1шт.

15

138687

1шт.

15

180799

LAMP

1шт.

16

139759

COVER

1шт.

17

FA108020

BOLT

2шт.

18

WB080000

WASHER

2шт.

19

WA080000

WASHER

2шт.

20

135986

SHIELD

1шт.

21

87257222

SUPPORT

1шт.

22

180885

HEADLAMP

1шт.

23

180803

OPTIONAL

1шт.

24

87410609

COVER

LH

1шт.

25

87410608

COVER

RH

1шт.

26

131-431

PUSH-ON NUT,Self, Threading, 1/4"

2шт.

27

83882C91

LAMP

1шт.

27

198163

SPARE PART

1шт.

28

FA106020

BOLT

16шт.

29

NC106000

LOCK NUT

16шт.

30

WA060000

WASHER

19шт.

31

409200A1

CAPTIVE WASHER SCREW

2шт.

31

377122A1

RETAINER

2шт.

31

409201A1

SOCKET/RECEPTACLE

2шт.

32

377081A1

LATCH

4шт.

33

87463463

RADIO

1шт.

34

87455377

SCREEN

2шт.

35

87455376

SPEAKER

2шт.

36

87455378

ANTENNA

1шт.

36

87455380

ADAPTER

1шт.

36

87455379

EXTENSION

1шт.

37

248124A1

AIR FILTER

2шт.

38

408612A1

BRACKET

2шт.

38

409200A1

CAPTIVE WASHER SCREW

2шт.

38

377122A1

RETAINER

2шт.

38

377127A1

RESERVOIR

2шт.

39

444570A1

ADJUSTER

6шт.

40

444469A1

BRACKET

1шт.

41

FL106016

SCREW,Btn Skt Hd, M6 x 16mm

3шт.

42

WB060000

SPRING WASHER

3шт.

43

1983391C1

LAMP,12V, 10W

2шт.
