(A01.01[01]) - Chassis

Запчасти Case IH A7000 (A01.01[01]) - Chassis (12) - CHASSIS

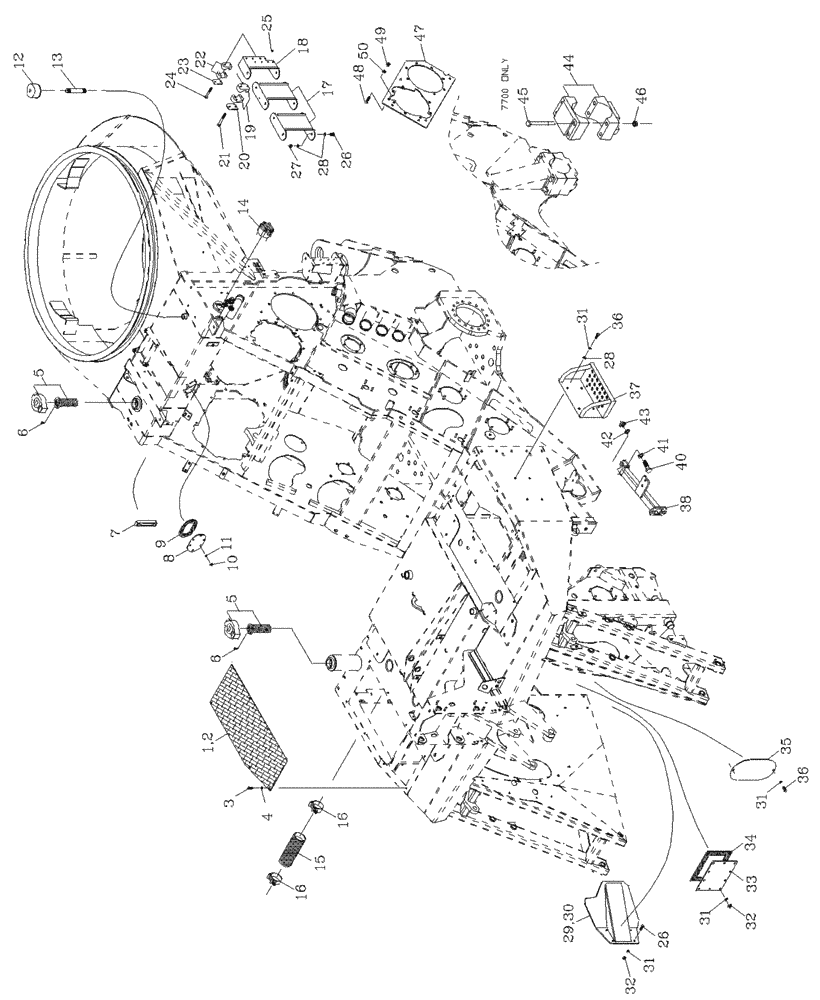

Схема запчастей Case IH A7000 - (A01.01[01]) - Chassis (12) - CHASSIS
18
17
10
5
3
12
24
28
6
21
32
27
34
14
35
43
36
48
31
45
26
31
38
49
26
28
2
33
5
37
46
6
41
23
15
8
19
13
42
9
44
25
11
40
36
20
29
16
32
31
1
31
4
30
47
22
7
50
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

443031A1

PLATE

LH

01шт.

02

392711A1

PLATE

RH

01шт.

03

FA108016

BOLT

16шт.

04

WA080000

WASHER

16шт.

05

00408555

FILLER CAP

02шт.

06

00605328

SCREW

06шт.

07

00101646

LEVEL GAUGE CONTROL

01шт.

08

87239697

COVER ASSY

01шт.

09

87247334

GASKET,6mm Thk

01шт.

10

NA108000

NUT

06шт.

11

WB080000

WASHER

06шт.

12

00408554

ELEMENT

01шт.

13

87234260

PIPE

01шт.

14

00136076

LEVEL GAUGE CONTROL

01шт.

15

87218869

HOSE,96.20 mm ID x 250 mm

01шт.

16

446617A1

CLAMP

02шт.

17

87234470

CONNECTING LINK

02шт.

18

87234471

CONNECTING LINK

01шт.

19

00408313

CLAMP

04шт.

20

00408315

COVER PLATE

04шт.

21

FA106075

BOLT

08шт.

22

00408314

CLAMP

02шт.

23

00408316

COVER PLATE

02шт.

24

FA106065

BOLT

04шт.

25

NC106000

LOCK NUT

12шт.

26

FA110025

BOLT

14шт.

27

NC110000

NUT

06шт.

28

WA100000

WASHER

20шт.

29

87416258

GUIDE

LH

01шт.

30

87416259

GUIDE

RH

01шт.

31

WB100000

WASHER

22шт.

32

NA110000

NUT

18шт.

33

445209A1

COVER

01шт.

34

445208A1

GASKET,9.2mm Thk

01шт.

35

87253871

ACCESS COVER

02шт.

36

FA110020

BOLT

12шт.

37

87251407

STEP

02шт.

38

87423720

BASE

02шт.

40

FA120045

BOLT

08шт.

41

WA200000

WASHER

08шт.

42

WB200000

SPRING WASHER

08шт.

43

NA120000

NUT

08шт.

44

412589A1

CLAMP

7700

02шт.

45

FX120200

BOLT

08шт.

46

NC120000

NUT

08шт.

47

87253151

PLATE

01шт.

48

FA112035

BOLT

06шт.

49

NA112000

NUT

06шт.

50

WA120000

WASHER

06шт.
