(A02.01[01]) - Topper Arms

Запчасти Case IH A7000 (A02.01[01]) - Topper Arms (13) - FEEDER

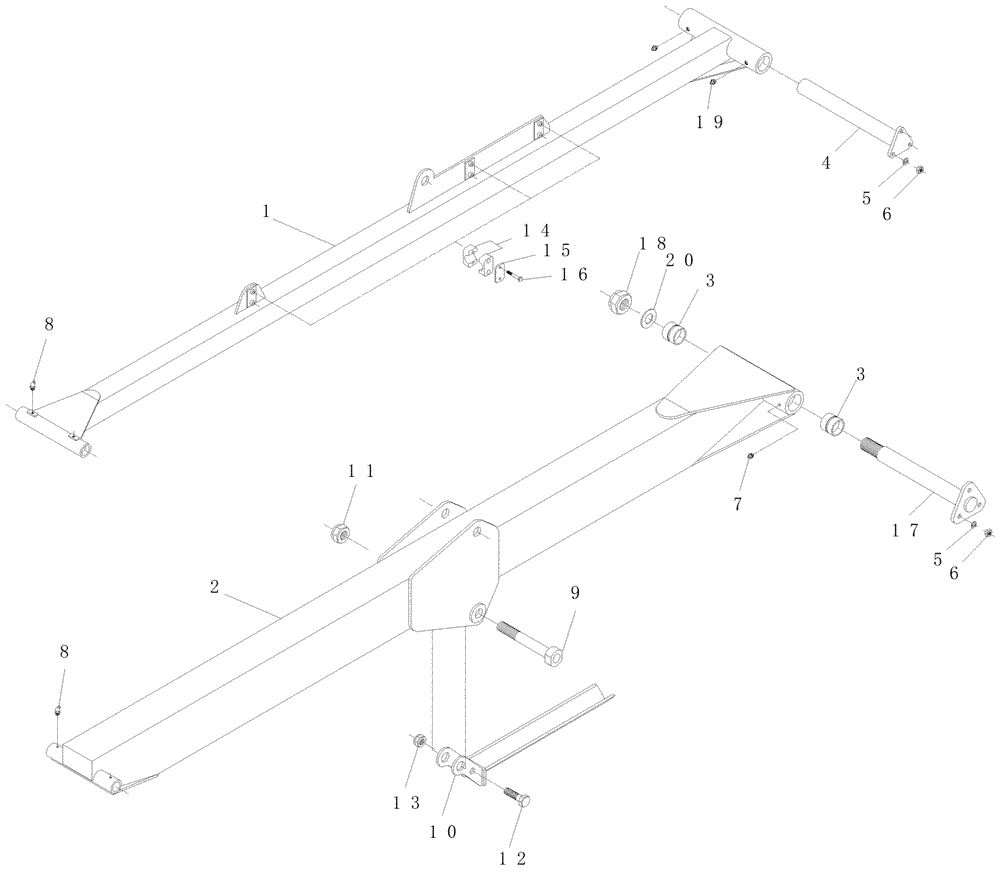

Схема запчастей Case IH A7000 - (A02.01[01]) - Topper Arms (13) - FEEDER
5
8
2
3
7
6
15
20
16
1
17
18
3
12
5
6
8
13
11
14
4
10
19
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87254952

CHASSIS

Upper, STD

01шт.

01

87254955

CHASSIS

Upper, Extended

01шт.

02

87249232

CHASSIS

Lower, STD

01шт.

02

87253288

CHASSIS

Lower, Extended

01шт.

03

87255100

BUSHING,38.2mm ID x 44.5mm OD x 38mm L

02шт.

04

88108722

PIN,38.1mm OD x 366mm L

01шт.

05

WA100000

WASHER

06шт.

06

NA110000

NUT

06шт.

07

00138722

LUBE NIPPLE

02шт.

08

00180940

LUBE NIPPLE

04шт.

09

87255666

PIN,24.8mm OD x 180mm L

01шт.

10

87251825

STOP

01шт.

11

NC124000

NUT

01шт.

12

FA116085

BOLT

01шт.

13

NC116000

NUT

01шт.

14

00405071

CLAMP

06шт.

15

00409572

COVER PLATE

06шт.

16

FA106040

BOLT

12шт.

17

88108720

PIN,38.1mm OD x 366mm L

01шт.

18

00606022

LOCK NUT

01шт.

19

00152827

LUBE NIPPLE

02шт.

20

00606154

WASHER

01шт.
