(C06.01[01]) - Gearbox {DS11/M11/QSM11} Commercial

Запчасти Case IH A7000 (C06.01[01]) - Gearbox {DS11/M11/QSM11} Commercial (03) - POWER TRAIN

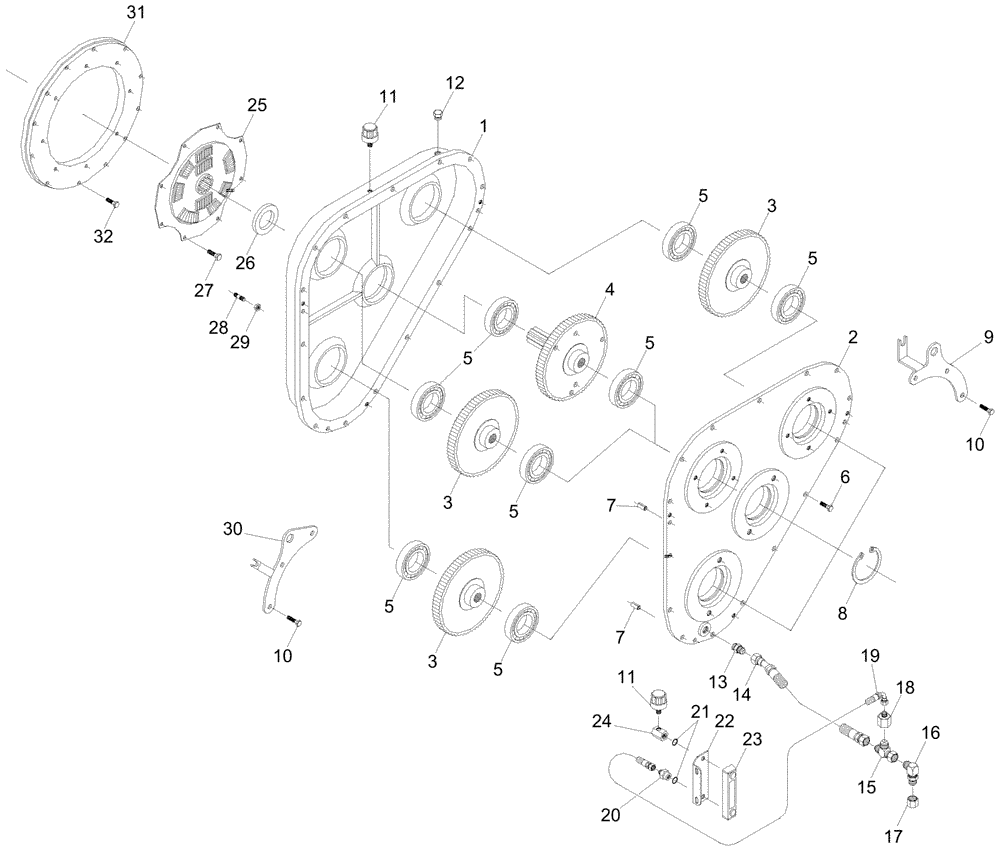

Схема запчастей Case IH A7000 - (C06.01[01]) - Gearbox {DS11/M11/QSM11} Commercial (03) - POWER TRAIN
7
5
19
32
14
8
17
5
24
18
20
3
22
5
15
10
4
5
11
7
5
27
11
30
6
2
28
16
9
10
23
5
5
29
21
12
3
26
3
1
13
25
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87237513

GEARBOX

01шт.

02

382326A1

COVER

01шт.

03

87232772

DRIVEN GEAR

65 Tooth

03шт.

04

87252422

DRIVING GEAR

76 Tooth

01шт.

05

00140224

BALL BEARING

08шт.

06

00601501

BOLT

12шт.

07

00605682

PIN

03шт.

08

CI110000

CIRCLIP

04шт.

09

87256455

LUG

Rear

01шт.

10

00606790

BOLT

03шт.

11

00407924

FILLER CAP

02шт.

12

00400106

HYD CONNECTOR

01шт.

13

00400226

HYD CONNECTOR

01шт.

14

87229429

HOSE

01шт.

15

00404679

TEE

01шт.

16

00409554

HYD CONNECTOR

01шт.

17

00400144

HYD CONNECTOR

01шт.

18

00404798

HYD CONNECTOR

01шт.

19

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

01шт.

20

87242103

ADAPTER,9/16" - 18

01шт.

21

00100010

O-RING

02шт.

22

87249634

MOUNTING PARTS

01шт.

23

00101646

LEVEL GAUGE CONTROL

01шт.

24

87243672

ADAPTER,M12 x 1.75

01шт.

25

00180520

DRIVE PLATE

01шт.

26

00100791

OIL SEAL

01шт.

27

00604461

SCREW

QSM11

08шт.

27

FC110020

SCREW,M10 x 1.5 x 20mm

DS11,M11

08шт.

28

00607959

STUD

DS11

12шт.

28

87241858

STUD

M11,QSM11

12шт.

29

NA110000

NUT

DS11

12шт.

29

00605796

NUT

M11,QSM11

12шт.

30

87256454

LUG

Front

01шт.

31

87230177

ADAPTER

M11

01шт.

32

00608235

SCREW

M11

12шт.

33

382325A1

GEARBOX ASSY

Assy

01шт.
