(A10.01[01]) - Full Track {7700}

Запчасти Case IH A7000 (A10.01[01]) - Full Track {7700} (04) - STEERING

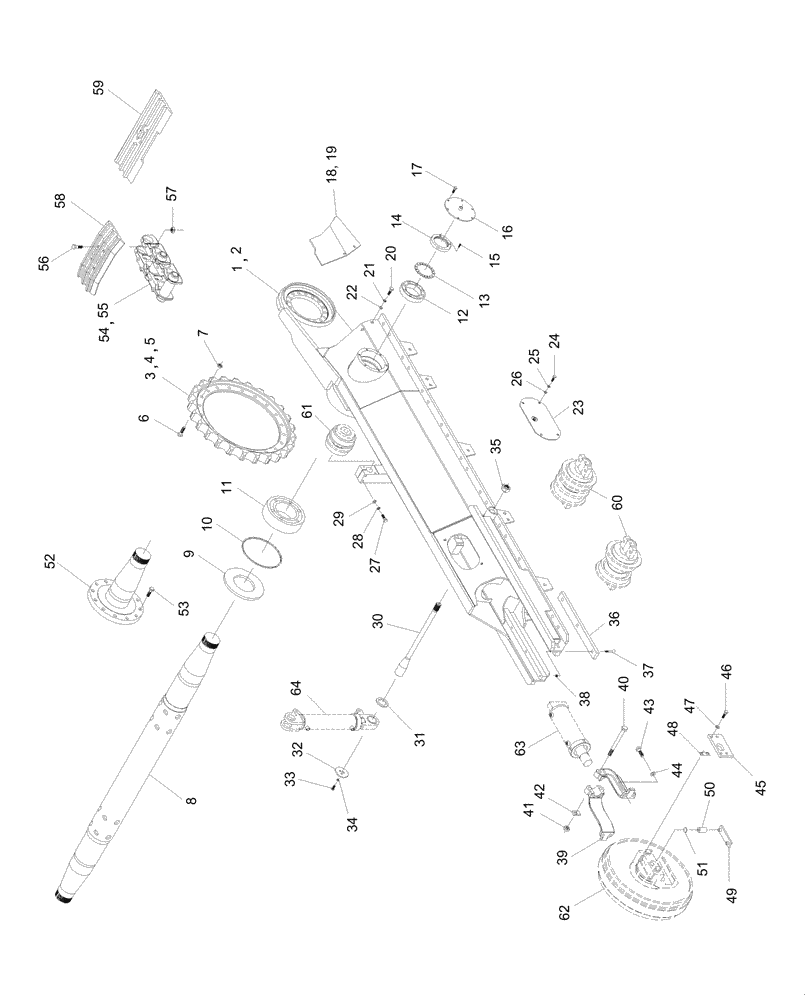

Схема запчастей Case IH A7000 - (A10.01[01]) - Full Track {7700} (04) - STEERING
6
3
57
51
28
62
8
7
43
61
45
19
48
24
47
44
58
63
16
17
36
21
53
60
26
41
5
34
42
27
31
2
22
59
4
12
38
23
37
9
52
32
1
46
14
56
20
40
29
55
18
15
54
11
13
30
39
33
64
35
49
50
25
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

449237A1

FRAME ASSY

Long

01шт.

1

87443119

FRAME

Short

01шт.

2

449238A1

FRAME ASSY

Long

01шт.

2

87443120

FRAME

Short

01шт.

3

87110500

SPROCKET ASSY.

Welded Assy

02шт.

4

87223451

SPROCKET ASSY.

02шт.

5

87110600

PLATE

02шт.

6

00136030

BOLT

20шт.

7

00136031

NUT

20шт.

8

390892A1

AXLE

Long

01шт.

8

87254664

SHAFT

Short

01шт.

9

87254662

PLATE

02шт.

10

00100074

O-RING

02шт.

11

00146531

BEARING

02шт.

12

00146556

BEARING

02шт.

13

87245816

LOCKING PLATE

02шт.

14

87254514

BEARING LOCK NUT

02шт.

15

FC106025

SCREW,M6 x 25mm

02шт.

16

87242108

COVER

02шт.

17

00601499

BOLT

06шт.

18

87217925

GUARD

LH

01шт.

19

87217926

GUARD

RH

01шт.

20

FA112030

BOLT

04шт.

21

WB120000

WASHER

04шт.

22

WA120000

WASHER

04шт.

23

87256137

COVER ASSY

02шт.

24

FA110020

BOLT

04шт.

25

WB100000

WASHER

04шт.

26

WA100000

WASHER

04шт.

27

00601535

BOLT

04шт.

28

00605829

WASHER

04шт.

29

00605810

WASHER

04шт.

30

450666A1

PIN

Long

02шт.

30

87443401

PIN

Short

1шт.

31

450674A1

SPACER

1шт.

32

449258A1

LOCK WASHER

02шт.

33

FA110020

BOLT

06шт.

34

WB100000

WASHER

06шт.

35

449257A1

NUT

02шт.

36

87226275

WEAR STRIP

04шт.

37

FD108050

SCREW,Flat Hd, Csk, M8 x 1.25 x 50mm

12шт.

38

NC108000

NUT

12шт.

39

00131447

SUPPORTING ARM

04шт.

40

00607865

BOLT

04шт.

41

00605804

NUT

04шт.

42

00135806

LOCK WASHER

04шт.

43

00601518

BOLT

08шт.

44

00131382

WASHER

08шт.

45

87229548

RETAINING PLATE

04шт.

46

00606802

BOLT

16шт.

47

00608066

WASHER

16шт.

48

00131465

SHIM

08шт.

49

86641500

PLATE

04шт.

50

00131475

SPRING

08шт.

51

87254226

PLATE

08шт.

52

392000A1

STUB AXLE/STEERING S

02шт.

53

FA120070

BOLT

24шт.

54

00139539

TRACK CHAIN

48 Link

02шт.

55

0000982006

CHAIN

S.A.L.T.

02шт.

56

00131438

BOLT

384шт.

57

00131437

NUT

384шт.

58

87249349

TRACK PLATE

94шт.

16” Bent

1шт.

58

87249350

TRACK PLATE

02шт.

16” Bent Master

1шт.

58

87219788

TRACK PLATE

94шт.

18” Bent

1шт.

58

87220831

TRACK PLATE

02шт.

18” Bent Master

1шт.

58

87222832

TRACK PLATE

94шт.

20” Bent

1шт.

58

87226416

TRACK PLATE

02шт.

20” Bent Master

1шт.

58

87239104

PLATE

94шт.

22” Bent

1шт.

58

87239105

ANGLE

02шт.

22” Bent Master

1шт.

59

00180908

TRACK PLATE

94шт.

18'' Straight

1шт.

59

00180909

TRACK PLATE

02шт.

18” Straight Master

1шт.

59

00135967

ASSEMBLY

94шт.

20' Straight

1шт.

59

00139540

TRACK PLATE

02шт.

20” Straight Master

1шт.

59

00180702

PLATE

94шт.

22' Straight

1шт.

59

00180703

TRACK PLATE

02шт.

22” Straight Master

1шт.

60

00131407

ROLLER

Single

08шт.

60

47697476

ROLLER

Single

08шт.

Item Direct Shipment

1шт.

Total Pro

1шт.

60

00131408

ROLLER

Double

08шт.

60

47697470

TRACK ROLLER

Lower, Double

08шт.

Item Direct Shipment

1шт.

Total Pro

1шт.

61

00131399

ROLLER

02шт.

61

47697479

TRACK ROLLER

Upper

02шт.

Item Direct Shipment

1шт.

Total Pro

1шт.

62

00135832

IDLER

Front

01шт.

63

REF

INSTRUCTION

Hydraulic Cylinder

1шт.

See page B02.14

1шт.

64

REF

INSTRUCTION

Hydraulic Cylinder

1шт.

See page B02.10

1шт.
