(A13.02[01]) - Battery and Cables {QSM11}

Запчасти Case IH A7000 (A13.02[01]) - Battery and Cables {QSM11} (06) - ELECTRICAL

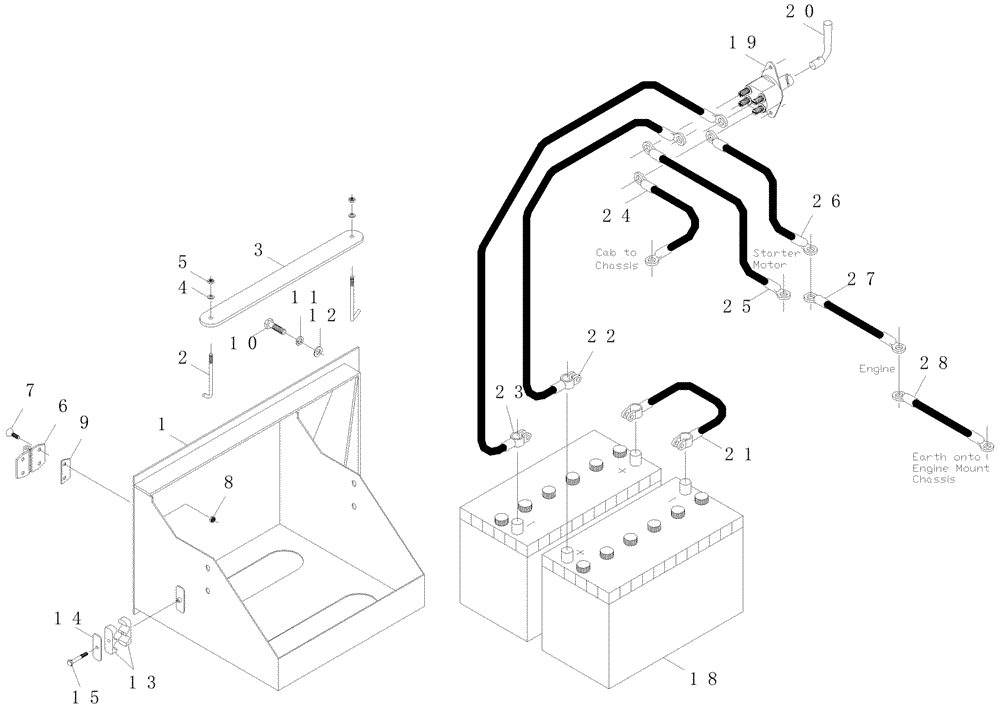

Схема запчастей Case IH A7000 - (A13.02[01]) - Battery and Cables {QSM11} (06) - ELECTRICAL
10
23
1
2
27
13
12
8
25
4
26
24
21
3
28
18
9
7
5
20
11
14
6
15
19
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

01

87251299

DOOR ASSY.

01шт.

02

87229672

ROD

02шт.

03

87229674

CLAMP

01шт.

04

WB060000

SPRING WASHER

02шт.

05

NA106000

NUT

02шт.

06

377362A1

HINGE

02шт.

07

FD106020

SCREW,Flat Hd, Csk, M6 x 20mm

08шт.

08

NC106000

LOCK NUT

08шт.

09

87402784

SPACER

06шт.

10

FA110020

BOLT

02шт.

11

WB100000

WASHER

02шт.

12

WA100000

WASHER

02шт.

13

00405073

CLAMP

01шт.

14

00405221

COVER PLATE

01шт.

15

FA108035

BOLT

01шт.

18

00134298

BATTERY

02шт.

19

435326A1

SWITCH

01шт.

20

00137068

KEY

01шт.

21

87256389

CABLE ASSY.

01шт.

22

87256685

CABLE ASSY.

01шт.

23

435943A1

CABLE ASSY.

01шт.

24

87256684

CABLE ASSY.

01шт.

25

440153A1

CABLE ASSY.

01шт.

26

440152A1

CABLE ASSY.

01шт.

27

87252192

ELECTRIC CABLE

01шт.

28

87256686

CABLE ASSY.

01шт.
