(90.124.AE[03]) - OPERATOR SEAT

Запчасти Case IH A8800 (90.124.AE[03]) - OPERATOR SEAT (90) - PLATFORM, CAB, BODYWORK AND DECALS

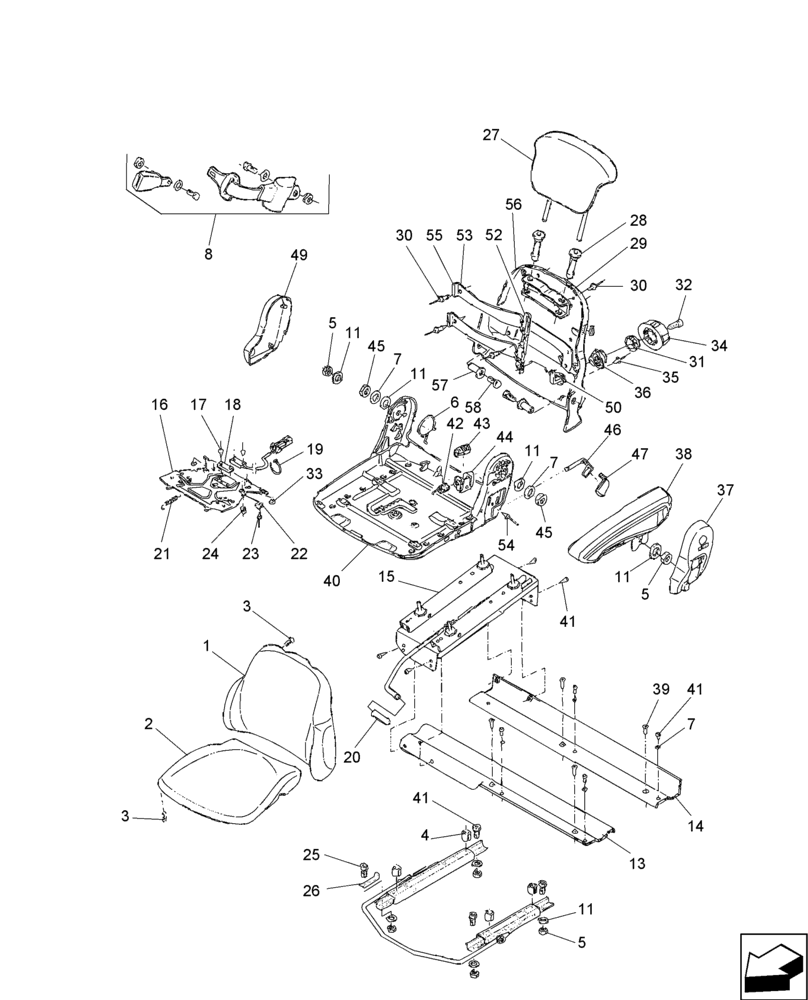

Схема запчастей Case IH A8800 - (90.124.AE[03]) - OPERATOR SEAT (90) - PLATFORM, CAB, BODYWORK AND DECALS
43
14
52
39
20
32
46
5
33
7
16
2
26
17
50
37
11
13
38
44
22
56
3
45
21
55
8
11
3
40
1
15
27
7
47
54
23
41
18
11
41
41
49
57
4
53
7
11
6
29
30
28
58
5
35
31
45
19
11
30
5
24
36
25
42
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87109325

BACKREST

Cushion

1шт.

2

87109326

SEAT CUSHION

1шт.

3

87109327

SCREW

7шт.

4

83958399

TUBE

4шт.

5

85817458

NUT

5шт.

6

85811364

SPRING

1шт.

7

10519601

WASHER,8.15mm ID x 17mm OD x 2mm Thk

6шт.

8

84081887

SAFETY BELT ,50.80 mm W

1шт.

9

87109328

ADJUSTMENT ROD

1шт.

11

9960692

WASHER

6шт.

13

87109330

BRACKET

1шт.

14

87109331

BRACKET

1шт.

15

87109332

BRACKET

1шт.

16

87109333

SWITCH

1шт.

17

9972167

RIVET

4шт.

18

87109334

KIT

Switch

1шт.

19

9968911

CABLE TIE

CABLE STRAP

5шт.

20

9971502

KNOB

1шт.

21

9960786

SPRING

Tension

1шт.

22

81826865

BUMPER

2шт.

23

9963873

RIVET

2шт.

24

9972166

SPRING

Pressure

2шт.

25

14306321

HEX SOC SCREW,M8 x 20mm, Cl 8.8

1шт.

26

87109335

SUPPORT

1шт.

27

87109336

SEAT HEADREST

1шт.

28

85811350

BUSHING

2шт.

29

85811349

BRACKET

1шт.

30

85811351

RIVET

4шт.

33

9962944

BUMPER

2шт.

37

85811356

COVER

1шт.

38

87109342

ARMREST

1шт.

39

87109343

SCREW

4шт.

40

85811347

SUPPORT

1шт.

41

9962736

SCREW,M8 x 16mm

11шт.

42

47124879

SPRING

Spiral

1шт.

43

85811362

BUSHING

1шт.

44

47124552

KIT

Bearing

1шт.

45

14048211

NUT,M8 x 1.25, Cl 8

2шт.

46

85811354

LEVER

1шт.

47

85811355

LEVER

1шт.

49

85811358

COVER

1шт.

54

85811353

RIVET

1шт.

56

85811348

SUPPORT

1шт.

57

85811352

TUBE

2шт.

58

85817471

SCREW,M8 x 40mm

2шт.
