(35.100.BI[02]) - HYDRAULIC CYLINDER - NON-SELF LEVELING

Запчасти Case IH L555 (35.100.BI[02]) - HYDRAULIC CYLINDER - NON-SELF LEVELING (35) - HYDRAULIC SYSTEMS

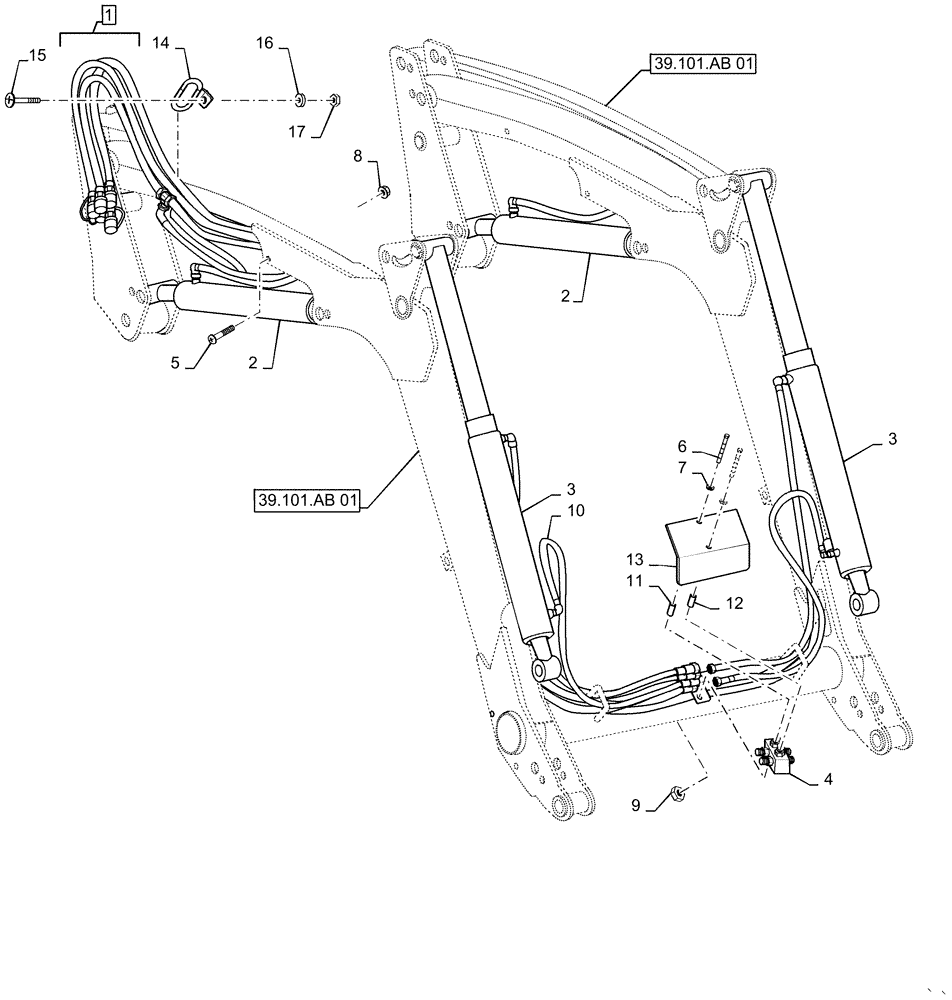

Схема запчастей Case IH L555 - (35.100.BI[02]) - HYDRAULIC CYLINDER - NON-SELF LEVELING (35) - HYDRAULIC SYSTEMS
39.101.ab 01
3
15
2
8
14
11
5
1
9
7
6
2
17
3
12
16
13
4
10
39.101.ab 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LDR60006038

HOSE KIT

Main

1шт.

1

LDR60006044

HOSE KIT

Main

1шт.

2

LDR12726210

HYDRAULIC CYLINDER

Bucket

2шт.

2

LDR12727110

HYDRAULIC CYLINDER

Bucket

2шт.

3

LDR60005794

HYDRAULIC CYLINDER

Bucket

2шт.

3

LDR60005829

CYLINDER HEAD

Bucket

2шт.

4

LDR10550412

VALVE

Diverter

1шт.

5

LDR5004955

SCREW

MC6S

1шт.

6

LDR5002978

SCREW

M6S

2шт.

7

LDR5013101

WASHER,8.40mm ID x 16mm OD x 1.50mm Thk

2шт.

8

LDR5011552

LOCK NUT

M6

1шт.

9

LDR5011921

NUT

M6MF

2шт.

10

LDR9031723

HOSE

3mm ID x 8mm L

4шт.

11

LDR5221562

SPACER

1шт.

12

LDR5221563

SPACER

1шт.

13

LDR5221561

PROTECTION PLATE

1шт.

14

LDR5221966

GUIDE

Hose

1шт.

15

LDR5002064

SCREW

M6S

1шт.

16

LDR5013101

WASHER,8.40mm ID x 16mm OD x 1.50mm Thk

1шт.

17

LDR5011553

NUT,M8

1шт.
