(08-03[03]) - CYLINDER ASSY BUCKET L605

Запчасти Case IH L605 (08-03[03]) - CYLINDER ASSY BUCKET L605 (00) - PICTORIAL INDEX

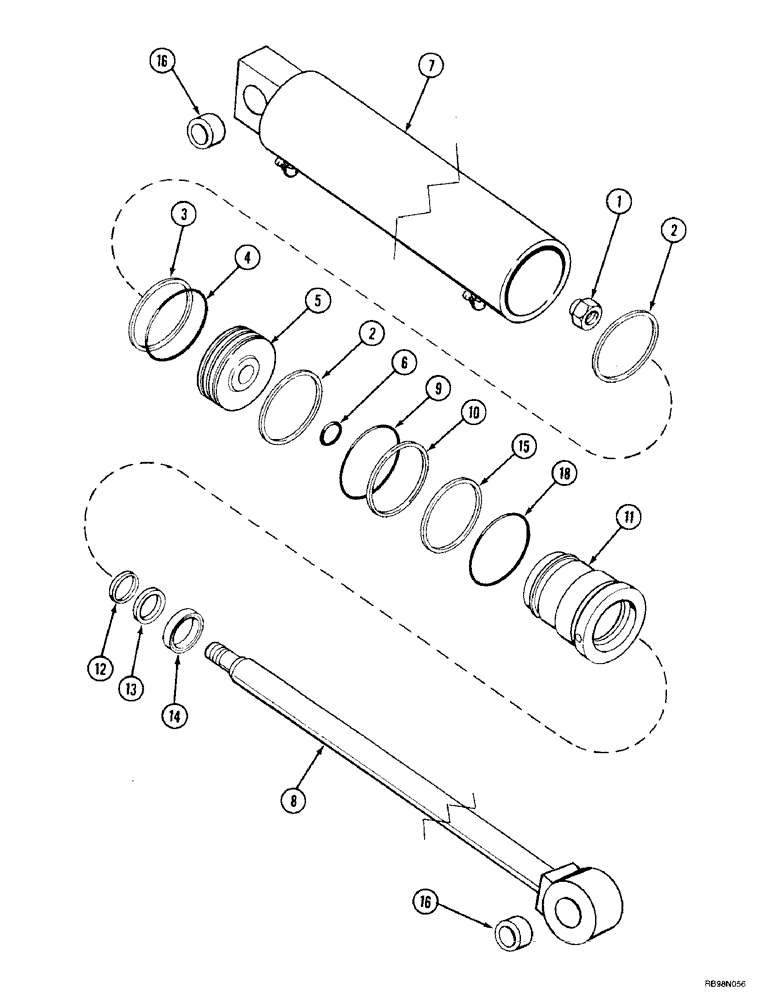

Схема запчастей Case IH L605 - (08-03[03]) - CYLINDER ASSY BUCKET L605 (00) - PICTORIAL INDEX
16
12
6
3
14
15
4
5
13
1
16
10
2
7
11
2
18
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

338107A1

CYLINDER

ASSY., 82.5 ID x 495 mm strk Consists Of : 1-18

2шт.

1

NSS

NOT SOLD SEPARAT

NUT lock

1шт.

2

NSS

NOT SOLD SEPARAT

RING wear

2шт.

3

NSS

NOT SOLD SEPARAT

SEAL

1шт.

4

NSS

NOT SOLD SEPARAT

O-RING

1шт.

5

348471A1

PISTON

1шт.

6

NSS

NOT SOLD SEPARAT

O-RING

1шт.

7

338129A1

TUBE

BODY

1шт.

8

338143A1

ROD

PISTON

1шт.

9

NSS

NOT SOLD SEPARAT

O-RING

1шт.

10

NSS

NOT SOLD SEPARAT

RING backup

1шт.

11

360028A1

HEAD ASSY.

CYLINDER

1шт.

12

NSS

NOT SOLD SEPARAT

SEAL

1шт.

13

NSS

NOT SOLD SEPARAT

SEAL

1шт.

14

NSS

NOT SOLD SEPARAT

WIPER

1шт.

15

NSS

NOT SOLD SEPARAT

RING wear

1шт.

16

318872A1

BUSHING

4шт.

17

NSS

NOT SOLD SEPARAT

PLUG

2шт.

18

NSS

NOT SOLD SEPARAT

O-RING

1шт.

353124A1

SEAL KIT

SEALS Consists Of : 1-4, 6, 9, 10, 12-15 and 18

1шт.
