(90.116.AC[02]) - FENDERS, FRONT, LARGE

Запчасти Case IH MAGNUM 235 (90.116.AC[02]) - FENDERS, FRONT, LARGE (90) - PLATFORM, CAB, BODYWORK AND DECALS

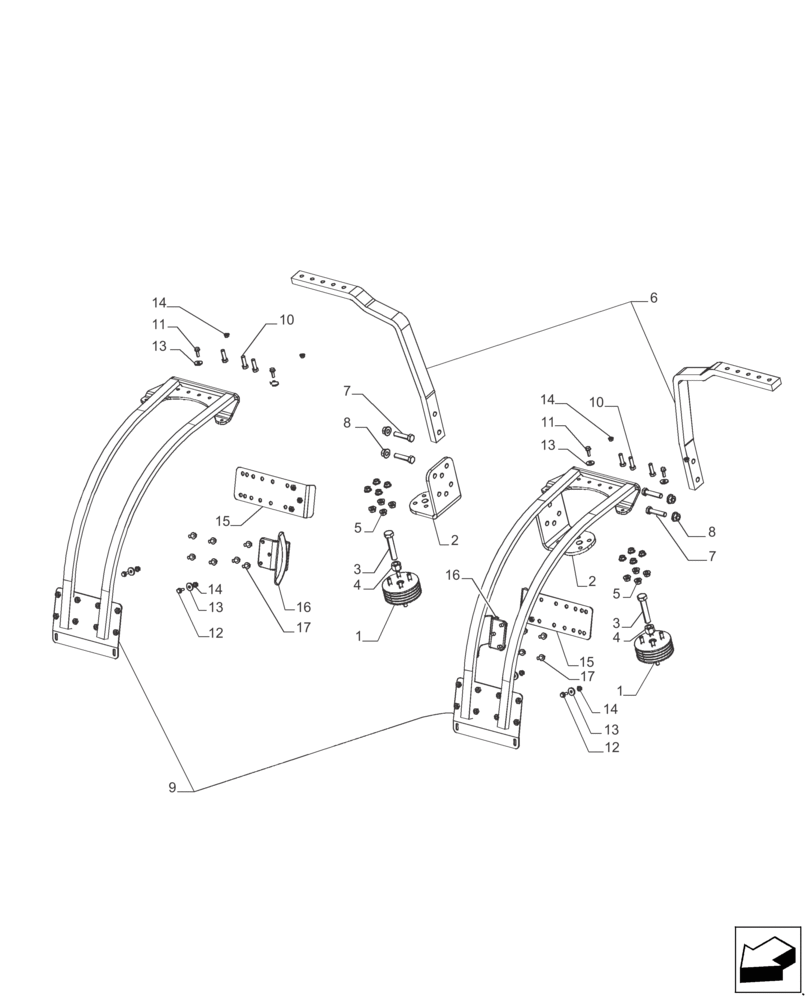

Схема запчастей Case IH MAGNUM 235 - (90.116.AC[02]) - FENDERS, FRONT, LARGE (90) - PLATFORM, CAB, BODYWORK AND DECALS
12
2
16
14
1
14
3
2
14
15
10
15
16
6
4
7
12
1
9
5
8
13
11
17
10
4
13
11
13
3
5
17
13
8
7
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

226690A2

RUBBER BUMPER

2шт.

2

84546385

SUPPORT

2шт.

3

827-20100

BOLT,Hex, M20 x 2.5 x 100mm, Cl 10.9

2шт.

4

832-10420

NUT,M20 x 2.5, Cl 8

2шт.

5

825-2412

FLANGE NUT,M12 x 1.75, Flg, Cl 8

16шт.

6

84546384

SUPPORT

2шт.

7

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

4шт.

8

825-51416

FLANGE NUT,Flg, M16, Serr

4шт.

9

47465883

FRAME

2шт.

10

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

6шт.

11

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

4шт.

12

9804258

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

4шт.

13

140041

WASHER,M8 x 28mm OD x 3mm Thk

8шт.

14

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

8шт.

15

84546386

PLATE

2шт.

16

84546378

BUMPER

2шт.

17

86050286

FLANGE BOLT,M10 x 20mm, Cl 8.8

14шт.
